伸線機の説明: 仕組み、種類、正しい選び方

伸線機の機能とそれが重要な理由

伸線機は、張力をかけながら金属棒またはワイヤを一連の徐々に小さくなるダイスに通すことにより、その直径を減らします。その結果、正確な直径、改善された機械的特性、より滑らかな表面仕上げを備えたワイヤが得られます。これらの品質は、圧延や押出だけでは確実に達成することはできません。

伸線は、現代の製造におけるほぼすべてのワイヤ製品の基礎となるプロセスです — 導電体や自動車ケーブルからばね鋼、外科用縫合糸、ピアノ線まで。 5.5 mm の鋼棒で開始した機械は、制御された割合の断面積を除去する連続した引抜きパスを通じて、棒を 0.1 mm 以下まで減らすことができます。

右を選択する 伸線機 銅、アルミニウム、鋼、特殊合金のいずれであっても、プロセスの仕組み、機械構成、金型設計、潤滑要件、およびアプリケーションが要求する最終的なワイヤ仕様を理解するかどうかに依存します。このガイドでは、情報に基づいて機器の決定を行うために必要な各領域を具体的に説明します。

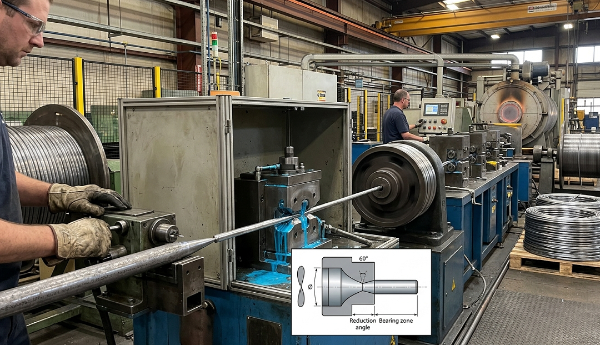

伸線プロセス: ステップバイステップ

描画プロセスは、描画される素材に関係なく、一貫した機械ロジックに従います。各段階を理解することは、問題を診断し、出力品質を最適化するのに役立ちます。

1. 指差し: ロッドの先端は、スエージング、ローリング、または研削によって先細になっており、ダイの開口部に通して、絞りのキャプスタンまたはブロックで掴むことができます。
2. ダイエントリー： 尖ったワイヤーがダイのベル (エントリー コーン) に入り、変形が始まるアプローチ角度にワイヤーを導きます。
3. 削減ゾーン: ワイヤはダイのベアリングゾーンを通過するときに半径方向に圧縮されます。断面積は減少し、長さは比例して増加します。通常、パスごとの削減範囲は次のとおりです。 鋼の場合は 15% ～ 25% そして最大まで 銅やアルミニウムなどの柔らかい金属の場合は 30% ～ 35% .
4. ベアリングゾーン: 最終的な直径と表面仕上げを制御する短い円筒形のセクション。
5. 背中のリリーフ: ダイの出口にわずかなテーパーがあり、ワイヤーが離れるときにワイヤーが絡まることを防ぎます。
6. 巻き取り： 引き出されたワイヤは、次のパスまたは最終パッケージングのためにキャプスタンまたはスプールに巻き付けられます。

ダイを通過するたびに、塑性変形によりワイヤが加工硬化されます。高炭素鋼やステンレスなどの材料の場合、延性を回復するために数回のパスを経た後、伸線を続行する前に中間焼きなまし (熱処理による軟化) が必要になる場合があります。銅とアルミニウムは通常、アニーリングが必要になる前にさらに多くの還元が可能です。

伸線機の主な種類

伸線機は、主に伸線ブロックの数 (シングルパスとマルチパス)、それらのブロックの配置、および加工される材料とワイヤのゲージの種類によって分類されます。各構成は、異なる生産シナリオに適しています。

シングルブロック（シングルダイ）絞り機

最も単純な構成: 1 つのダイ、1 つのキャプスタン。ロッドは単一のダイを通過し、回転ドラムに巻き付けられます。シングルブロックマシンは次の目的で使用されます。 太いワイヤーとロッドの伸線 — 通常、1 回の引きでロッドを 5 ～ 12 mm から 2 ～ 4 mm に縮小します。これらは、複数の機械による描画ラインの最初の段階として一般的であり、頻繁な金型交換が必要な特殊用途にも使用されます。

重いロッドを加工するシングルブロック機械の引抜速度は通常、 毎秒1～5メートル 。利点は、機械的な単純さとセットアップの容易さです。制限は、マシン パスごとに 1 つの削減のみが達成されることです。

マルチパス（連続）延伸機

マルチパス マシンは、単一の連続パスで一連のダイとキャプスタンにワイヤを通します。各キャプスタンは、縮小するたびに増加したワイヤの速度と長さを補うために、前のキャプスタンよりも速く回転します。これらの機械は伸線の主力製品であり、1 台の 12 ダイス機械で 5.5 mm のロッドを停止することなく 1 mm 未満まで引き抜くことができます。

細い銅線用の最新のマルチパス機械は、次の速度を超える出口速度を達成できます。 毎秒30メートル 、いくつかの高速細線機械は、 40～50m/秒 。機械内のダイの数は、最終的なゲージと材料に応じて、通常 6 ～ 25 の範囲になります。

湿式延伸機

湿式絞り機では、ダイとキャプスタンは液体潤滑剤と冷却剤の溶液に完全に浸されます。これは標準構成です。 細線および極細線の伸線 — 約 0.5 mm 未満の直径 — 高速の伸線速度で発生する熱によりワイヤやダイスが損傷する可能性がある場合。マグネット ワイヤ、通信用ワイヤ、細いステンレス鋼ワイヤの製造では、湿式機械が主流です。

乾式延伸機

乾式延伸機では、液体バスではなく粉末またはペースト状の潤滑剤が使用されます。それらは次の目的で使用されます。 中～粗線 、特に 0.5 ～ 5 mm の範囲のスチール ワイヤーでは、ステアリン酸ナトリウムやステアリン酸カルシウムなどの乾式潤滑剤が、液体システムの複雑さを伴うことなく適切な潤滑を提供します。スチール タイヤ コードとスプリング ワイヤーは通常、乾式伸線装置で製造されます。

直線伸線機

直線機械では、ワイヤは中間のキャプスタンに巻きつくことなく、ダイ内を水平に移動します。これにより、ドラムに巻き付けることによって生じる曲げ応力が排除され、直線機械が好まれます。 硬い、脆い、または高価な材料 タングステン、モリブデン、チタン線、溶接電極線など、絞り加工時の曲げ疲労により断線が発生する場合。

伸線機の用途別仕様比較

ダイス: ワイヤの品質を決定する部品

絞り金型はプロセスの中心です。ダイの形状、材料、および表面仕上げは、線径の公差、表面品質、およびダイの耐用年数を直接決定します。ダイの仕様が不十分であるか、磨耗していると、許容範囲外、粗い、または破損しやすいワイヤが生成されます。

金型材料

• 炭化タングステン: ほとんどのスチールおよび中線用途向けの標準ダイス材料。耐摩耗性に優れ、コスト効率が高く、幅広いグレードが用意されています。炭素鋼線の代表的な耐用年数: ダイあたり 200 ～ 500 kg のワイヤ ワイヤーの硬さと減少量に応じて異なります。
• 多結晶ダイヤモンド (PCD): 銅や貴金属の細線・極細線の伸線に使用されます。超硬よりも耐用年数が大幅に長い - 多くの場合 10 ～ 50 倍長い — 細線の大量生産にかかるコストの大幅な上昇を正当化します。
• 天然ダイヤモンド： 約 0.05 mm 未満の最も細いワイヤ ゲージに今でも使用されており、天然ダイヤモンドの結晶学的完璧さにより、合成代替品では匹敵できない表面仕上げと寸法公差が得られます。
• セラミック: ワイヤーと炭化物間の化学反応により摩耗が促進されるステンレス鋼やチタンの引き抜きなど、特定の用途に使用されます。

ダイス角度と縮小スケジュール

ダイアプローチ半角（ダイの軸とテーパ状縮小ゾーンの間の角度）は通常、次の範囲になります。 6°～12° ほとんどのアプリケーションに対応します。角度が小さいと、絞り力とダイの摩耗が減少しますが、接触長と摩擦が増加します。角度が大きいと接触は短くなりますが、余分な変形が増加し、ワイヤ温度と加工硬化率が上昇します。特定の材料と圧下に対する最適な角度は経験的に決定され、商業的な伸線作業において密接に保持されているパラメータです。

削減スケジュール (マルチパス マシンの各ダイにどれだけの面積削減が割り当てられるか) は、マシンがピーク スループットで動作している間に単一のダイが過負荷にならないようにバランスを取る必要があります。パスごとの一般的な面積削減量は次のとおりです。 鋼の場合は 17 ～ 22% そして 銅の場合は 20 ～ 30% 。これらのしきい値を超えると、断線の頻度が増加し、ダイの摩耗が指数関数的に増加します。

潤滑: 機械のパフォーマンスとワイヤの品質にとって重要

伸線加工における潤滑には、ワイヤとダイス間の摩擦を軽減する、変形や摩擦によって発生する熱を除去する、ワイヤ表面とダイス素材との溶着やかじりを防止するという3つの役割があります。間違った潤滑剤を使用することは、ダイの早期故障、過度のワイヤ断線、および表面品質の低下の最も一般的な原因です。

• 乾式潤滑剤（粉末石鹸）： ステアリン酸ナトリウムとステアリン酸カルシウムは、鋼線引き抜き用の最も一般的な乾式潤滑剤です。ワイヤは石灰またはホウ砂のキャリア層でプレコーティングされており、石鹸と反応してダイの界面に亜鉛石鹸の膜を形成します。ロッドの折れや中線には有効ですが、細線には不向きです。
• 湿式潤滑剤 (エマルションおよびニートオイル): 合成潤滑添加剤を含む水性エマルションは、湿式延伸機の標準です。通常、集中力は次の時間帯に維持されます。 3％と10体積％ 、細菌の増殖と腐食を防ぐために、pH が 8.5 ～ 9.5 の間に制御されています。ニートオイル (非乳化) は、特定のステンレスおよび特殊合金の用途に使用されます。
• 金属コーティング: 超高炭素鋼 (タイヤコード、PC より線) の場合、ロッドは、引き抜き前に電気メッキまたは溶融パテンティングによって真鍮または亜鉛でコーティングされます。これらの金属コーティングは固体潤滑剤キャリアとして機能し、絞り加工中に消費され、ダイの界面に薄い潤滑膜を堆積させます。

伸線機を選択する際の重要な要素

伸線機を購入または指定するには、複数の技術パラメータを製造要件に適合させる必要があります。これらは、出力品質、運用コスト、投資収益率に最も影響を与える要因です。

材質とワイヤーゲージの範囲

機械を評価する前に、入力直径と出力直径の範囲を定義します。銅細線の伸線に最適化された機械は鋼棒の破壊には適しておらず、またその逆も同様です。製品範囲が広いゲージ ウィンドウにまたがる場合 (たとえば、5 mm から 0.3 mm まで)、単一ユニットではなく 2 台の機械が直列に必要になる可能性があります。

モーターパワーと引抜力

引抜き力は、ワイヤの断面積、材料の降伏強度、およびパスごとの総面積減少量に比例します。モーターの出力を過小にすると、描画が停止したり、過度の断線が発生したりすることがあります。過剰なサイジングは資本とエネルギーを無駄にします。 1 ～ 3 mm のワイヤを加工する中型鋼線機械の場合、設置されるモーター出力は通常、 15kW～75kW パス数と描画速度に応じて描画ブロックごとに異なります。

速度制御と同期

マルチパスマシンでは、パス間で正しいバックテンションを維持するために、各キャプスタンの速度を正確に同期させる必要があります。現代の機械が使用しているのは、 閉ループ張力制御を備えた可変周波数ドライブ (VFD) 各ブロックごとに、ワイヤの伸びのばらつきを自動的に調整できます。古い機械では機械的な速度比が使用されているため、ワイヤのグレードやダイのスケジュールを変更するときに手動で調整する必要があります。

インラインアニーリング機能

銅およびアルミニウムの伸線では、連続インライン焼なまし（完成したワイヤを巻き取りスプールの前の短い抵抗加熱ゾーンに通す）により、別個の炉焼鈍サイクルを行わずに延性が回復します。 インラインアニーリングにより、個別の処理ステップ全体が不要になります により、生産リードタイムと生産されるワイヤ 1 キログラムあたりのエネルギーコストが大幅に削減されます。機械の出口速度が、ターゲット合金の適切な焼きなましに必要な熱滞留時間と互換性があるかどうかを確認します。

断線検出と自動再起動

ワイヤの断線は、特に高速で動作する細線機械では、伸線作業において避けられない部分です。中断によるコストへの影響は、機械がどれだけ早く停止するか、およびオペレータがどれだけ早く再スレッドして再起動できるかに大きく依存します。最新のマシンには次のものがあります。 光学式または接触式の破損検出器 これにより、中断から数ミリ秒以内にマシンが停止し、一部のモデルでは、オペレータの介入なしに自動的に再スレッドして再起動することができます。 40 m/s で稼働する高速細線機械では、再糸掛け時間を 15 分から 2 分に短縮することで回復可能 年間数百時間の生産 単一のマシン上で。

一般的な伸線の問題とその根本原因

一般的な図面の問題に関する診断知識により、ダウンタイムとスクラップが削減されます。ほとんどの欠陥は、金型の状態、潤滑不良、材料の不一致という 3 つの原因のいずれかに遡ります。

• 頻繁な断線: ほとんどの場合、パスごとの過剰な圧下、ダイの磨耗またはひび割れ、不適切な潤滑、または偏析または不適切な圧延機の使用による入ってくるロッドのハードスポットが原因で発生します。まず金型の状態を確認してから、減産スケジュールを見直してください。
• 表面のスコアリングまたはダイライン: 金型の摩耗、金型表面の汚れ、または潤滑剤の故障を示します。ダイを交換し、潤滑システムをフラッシュします。スコアリングを放置すると下流のダイに伝播し、製品全長が劣化します。
• ワイヤに沿った直径の変化: 張力の変動 (VFD のキャリブレーションとキャプスタンの表面状態を確認)、ダイのベアリング ゾーンの磨耗、または入ってくるロッドの直径の不一致が原因で発生する可能性があります。
• 過度の発熱： 潤滑不足、潤滑システムの冷却能力に対する過剰な引抜き速度、または材料の熱許容差を超えるパスあたりの減少を指します。ダイ出口の銅線温度は通常、以下に維持する必要があります。 150℃ 表面の酸化を防ぐためです。
• スプールされたワイヤのコイリングまたはキャストの問題: 伸線プロセスの残留応力により、ワイヤがスプールから飛び散ったり、不均一なコイルが形成されたりする可能性があります。通常、最終キャプスタンのバック テンションを調整するか、巻き取りスプールの前に矯正ローラーを追加すると、この問題が解決されます。
