伸線とは何ですか?伸線機の仕組み

伸線ワイヤーとは何ですか?

伸線ワイヤーは、張力をかけながら一連のテーパーダイを通して金属棒またはワイヤーを引っ張ることにより、金属ロッドまたはワイヤーをより小さな直径に縮小するプロセスです。 その結果、元のロッドと比較して、寸法公差が厳しくなり、表面仕上げが改善され、機械的特性が強化されたワイヤーが得られます。この冷間加工プロセスは、銅電線、鋼ケーブル、アルミニウム導体、ステンレス鋼バネ、および建設、自動車、エレクトロニクス、通信業界で使用されるその他の無数の製品の製造の基礎です。

実際には、直径 6.5 mm の鋼棒を連続パスで 0.10 mm まで絞り、総面積の 99% を超える縮小を達成できます。このプロセスが機能するのは、金属が延性であるためです。制御された角度と速度で金型から引き抜いても、破損することなく塑性変形します。

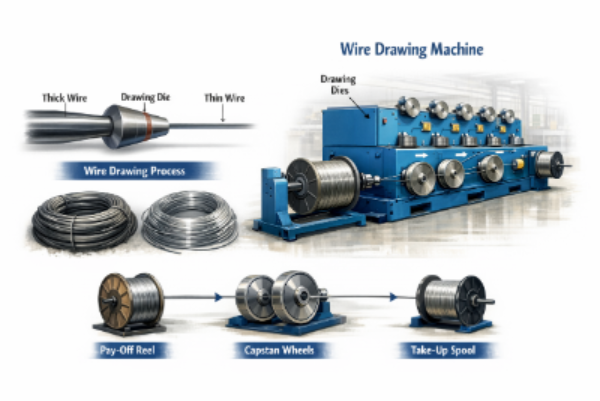

伸線プロセスの段階的な仕組み

伸線プロセスは、未加工の棒材を正確な仕様の完成品ワイヤに変換する、明確に定義された順序に従います。

1. ロッドの準備: 入ってくるロッド (通常は 5.5 ～ 13 mm) は、ダイに損傷を与えるミルスケールや酸化物を除去するために、酸洗いまたは機械的スケール除去によって洗浄されます。
2. 指差し: ロッドの一端はテーパー状 (尖っている) になっているため、最初のダイに通して絞りブロックで掴むことができます。
3. 潤滑： ワイヤは潤滑剤ボックス (乾燥石鹸粉末、オイルエマルジョン、または湿式潤滑剤) を通過し、摩擦と金型の摩耗を軽減します。
4. 金型図面： ワイヤは硬化ダイ（通常、重いサイズの場合は炭化タングステン、細いワイヤの場合は多結晶ダイヤモンド（PCD））を通して引き抜かれ、パスごとに断面積が 10 ～ 30% 減少します。
5. 中間アニーリング (必要な場合): 大幅な冷間加工の後、ワイヤは炉 (鋼の場合は 600 ～ 900 °C) で軟化され、延性が回復してからさらに伸線されます。
6. スプール: 完成したワイヤは、出荷または下流の処理のために、制御された張力でコイルまたはリールに巻き付けられます。

各ダイパスは金属を加工硬化させ、引張強度を高めます。たとえば、2 mm に伸線された高炭素鋼線は、次の引張強度に達します。 1,800～2,200MPa — 元の熱間圧延棒の 600 ～ 900 MPa よりもはるかに高い。

伸線機とは何ですか?

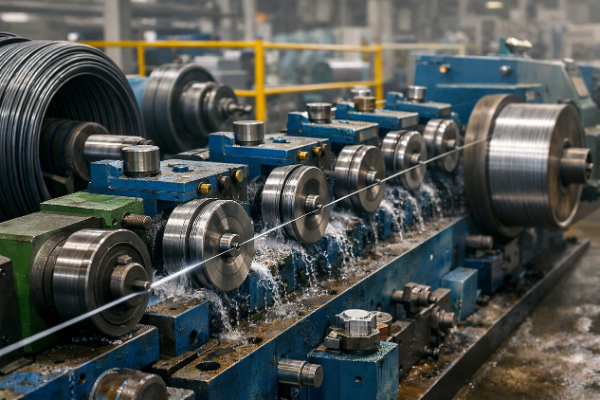

伸線機は、電動キャプスタンまたは伸線ブロックを使用して制御された速度で 1 つまたは複数のダイスにワイヤを引っ張り、伸線プロセスを機械化および自動化する産業機器です。 最新の機械は、重いロッドの破壊に使用されるシングルダイのブルブロックから、3,000 m/分を超える速度で髪の毛よりも細いワイヤを製造できる 25 ダイの連続細線伸線機まで多岐にわたります。

伸線機は、材質（鋼、銅、アルミニウム）、線径範囲、伸線パス数（ダイス）、駆動構成によって分類されています。適切なマシンタイプを選択すると、生産性、ワイヤ品質、エネルギー消費量が直接決まります。

伸線機の主な種類

アプリケーションが異なれば、異なるマシン構成が必要になります。以下の表は、最も一般的なタイプをまとめたものです。

乾式延伸機と湿式延伸機

潤滑方法により、機械は 2 つの主要な系統に分けられます。 乾式延伸機 粉末潤滑剤 (石鹸、石灰、ホウ砂) を使用し、約 0.5 mm までの鋼線には標準です。 湿式延伸機 ダイとキャプスタンの両方を油水エマルションに浸し、優れた冷却とダイ寿命を実現しながら、非常に高速での細線および超細線の伸線を可能にします。

伸線機の主要コンポーネント

機械の構造を理解することは、オペレーターが問題をトラブルシューティングし、パフォーマンスを最適化するのに役立ちます。

• 図面ダイ: コアツール - スチール製のケーシングに取り付けられたペン先 (タングステンカーバイドまたは PCD ダイヤモンド)。金型の形状 (アプローチ角度は通常 6 ～ 15°、軸受の長さ) によって、変形の質と金型の寿命が決まります。
• キャプスタン/ブロックの描画: 張力を加えてワイヤーをダイに通す回転ドラム。直径と表面仕上げはワイヤーの巻き付きと滑りに影響します。
• ペイオフスタンド: フィードリールを保持して制御し、正しいバックテンションを維持して、挿入時のコイルの崩壊やワイヤのよじれを防ぎます。
• 潤滑システム: 乾式機械用のダイボックス、または湿式機械用の濾過機能付き再循環エマルションタンク。潤滑剤が汚染されていると、表面欠陥や断線の原因となります。
• 巻き取り/スプーラー: 完成したワイヤーを制御された張力でボビンまたはコイルに巻き付けます。正確なトラバースにより、均一な層の巻き取りが保証されます。
• 駆動方式： AC 可変周波数ドライブ (VFD) により、ワイヤの断線を回避するために重要な、複数の描画ブロックにわたる正確なキャプスタン速度制御と速度同期が可能になります。
• 冷却システム: 水冷キャプスタンまたはダイ ホルダーは、変形や摩擦によって発生する熱を放散し、ワイヤの特性とダイの形状を保護します。

伸線ダイスの設計と面積削減

ダイスは伸線加工において最も重要な消耗品です。その形状は、変形効率、表面品質、およびワイヤの機械的特性を制御します。

ダイゾーン

標準の絞りダイには 4 つの異なるゾーンがあります。

• エントリー/ベルゾーン: 鋭い接触をすることなくワイヤーをダイスに導きます。
• アプローチ/リダクションゾーン: 実際の直径減少が発生する角度のある表面 (通常、鋼の場合は 2α = 12 ～ 24° の合計開先角度)。
• 方位/ランドゾーン: 短い平行セクションにより、ワイヤのサイズを最終的な直径に合わせて調整し、真円度を向上させます。一般的な長さは出口直径の 25 ～ 35% です。
• 出口/後方リリーフゾーン: 出口時のワイヤの傷つきを防止し、潤滑膜の除去を容易にします。

パスごとの面積削減

面積削減 (r) は次のように計算されます。 r = (A₀ − A₁) / A₀ × 100% ここで、A₀ は入口断面積、A₁ は出口断面積です。一般的な値は次のとおりです。

• 軟銅とアルミニウム: パスごとに 20 ～ 35%
• 低炭素鋼: パスごとに 15 ～ 25%
• 高炭素鋼またはステンレス鋼: パスごとに 10 ～ 18%
• 極細線（貴金属）： パスごとに 5 ～ 12%

パスごとの過度の縮小は、特に高炭素材料の場合、中心バースト欠陥やワイヤ断線のリスクを高めます。

伸線機の速度と生産量

機械の速度は、生産性とワイヤ品質の両方に影響を与える最も重要なパラメータの 1 つです。描画速度は、材料とワイヤのサイズによって大きく異なります。

高速機械では、一貫した品質を維持するために、それに比例して高度な潤滑、冷却、および金型材料が必要です。 適切な冷却を行わずに速度をわずか 20% 増加させると、ダイの温度が 80 ～ 120°C 上昇する可能性があります。 、摩耗が急速に加速します。

一般的な伸線欠陥とその防止方法

適切にメンテナンスされた機械であっても、プロセスパラメータが変動すると、欠陥のあるワイヤが生成される可能性があります。欠陥の原因を認識すると、是正措置が迅速化されます。

• 断線: 最も一般的な原因は、パスごとの過剰な減少、ダイの磨耗または不適切なサイズ、入ってくるロッドの表面の継ぎ目、または不適切な潤滑です。破損率が 1 トンあたり 1 件を超える場合は、システムに問題があることを示します。
• 直径の変化（楕円形）： ダイベアリングゾーンの磨耗、不均一なキャプスタン張力、または振動が原因で発生します。楕円率が 0.5% を超える銅マグネット ワイヤは、モーターの絶縁不良を引き起こします。
• 表面の傷や継ぎ目: ダイの傷、潤滑剤の汚染、またはダイボックス内の破片が原因で発生します。ステンレス鋼および医療グレードのワイヤーには重要です。
• センターバースト (シェブロンクラック): 表面では見えない内部亀裂は、高いダイ角と低い圧下率の組み合わせによって引き起こされます。プレストレストコンクリートより線では特に危険です。
• 残留応力亀裂： 中間焼鈍を行わずに過度の冷間加工を行うと、高い内部応力が発生し、伸線後のコイルに遅延亀裂が発生します。

伸線機でよく加工される材質

伸線機は幅広い金属を加工しますが、それぞれに次のような特有の課題があります。

• 低炭素鋼 (≤0.10% C): 釘、メッシュ、有刺鉄線、一般土木などに使用されます。延性が高いため、パスあたりの大幅な削減が可能になります。
• 高炭素鋼 (0.60 ～ 0.95% C): バネ線、タイヤビード、PCストランド、ロープなどに使用されます。必要な微細構造を実現するには、絞り加工の前にパテンティング (熱処理) を厳密に制御する必要があります。
• ステンレス鋼: 加工硬化は非常に急速に進みます。頻繁なアニーリングと特殊な潤滑剤 (塩素化オイルまたはシュウ酸塩コーティング) が必要です。
• 銅および銅合金: 世界最大量の非鉄引抜線。軟銅は中程度の圧下であればパス間アニーリングを必要としませんが、電気グレードの導電性を維持するにはアニーリングが必要です。
• アルミニウムおよびアルミニウム合金: 架空送電線 (AAC、AAAC、ACSR 導体) および建築用電線用に描かれています。強度が低い場合は、より緩やかな金型角度と慎重な張力制御が必要です。
• タングステンとモリブデン: ランプのフィラメントおよび高温用途向けに描かれています。高温での絞り加工とダイヤモンドダイスが必要です。

伸線機の選択: 評価すべき重要な要素

伸線機の購入または指定には、適合する直径範囲だけではありません。コミットする前に、これらのパラメータを慎重に評価してください。

• 最大引抜力(kN): 最初のダイ出口でのワイヤ断面の降伏強度を超える必要があります。小型の機械ではワイヤーが切れたり、負荷がかかると停止したりします。
• 描画パスの数: パス数を増やすと、最終直径がより細かくなり、ダイごとの作業の配分が向上しますが、機械の設置面積と資本コストが増加します。
• ドライブの種類と制御: VFD 制御の AC ドライブは、スムーズな速度上昇と同期を実現します。古いスリップクラッチ システムは、細いワイヤーを切断する張力スパイクが発生する傾向があります。
• 冷却能力: キャプスタンの冷却と潤滑剤の冷却により、最大生産速度で温度を制限内に維持できることを確認します。
• 金型交換時間: 3 mm 鋼線を 10 m/s で生産するマルチダイ機械では、10 分間のダイ交換はおよそ 6,000m の生産損失 。クイックチェンジダイホルダーにより、ダウンタイムが大幅に短縮されます。
• 自動化と監視: 最新の機械には、レーザー直径ゲージ、張力センサー、破損やパラメータのドリフトをリアルタイムで検出する PLC 制御が組み込まれており、手動で監視する機械と比較してスクラップ率を 15 ～ 30% 削減します。

伸線加工と他の金属成形プロセスの比較

伸線加工は、関連プロセスと混同されることがあります。違いを理解すると、各方法がどのような場合に適用されるかが明確になります。

• 伸線と押し出し: 押出成形では、金属がダイを通して押し出されます。描画では引っ張られます。絞り加工により寸法精度と加工硬化が向上します。押出成形は、非延性合金および中空プロファイルに適しています。
• 伸線と圧延: ローリングではロール間で圧縮を行うため、平らな製品や大きなロッドに適しています。約 8 mm 未満の丸線の場合は、ダイの閉じ込めにより正確な真円度が保証されるため、絞り加工が推奨されます。
• 伸線とスウェージング: スエージ加工では、ラジアルハンマーブローを使用して直径を小さくします。テーパー製品や、ダイ絞り加工中の引張応力に敏感な材料に適しています。

厳しい直径公差 (細い銅で ±0.005 mm を達成可能) で長いワイヤを製造する場合、 順送ダイスによる伸線は、依然として最も効率的でコスト効率の高い冷間成形方法です。
