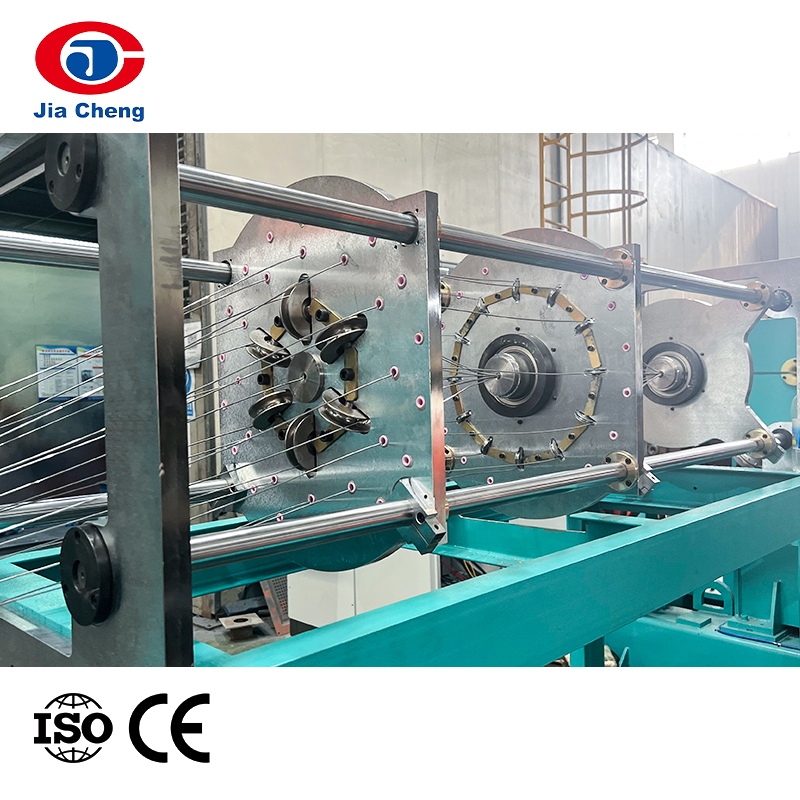

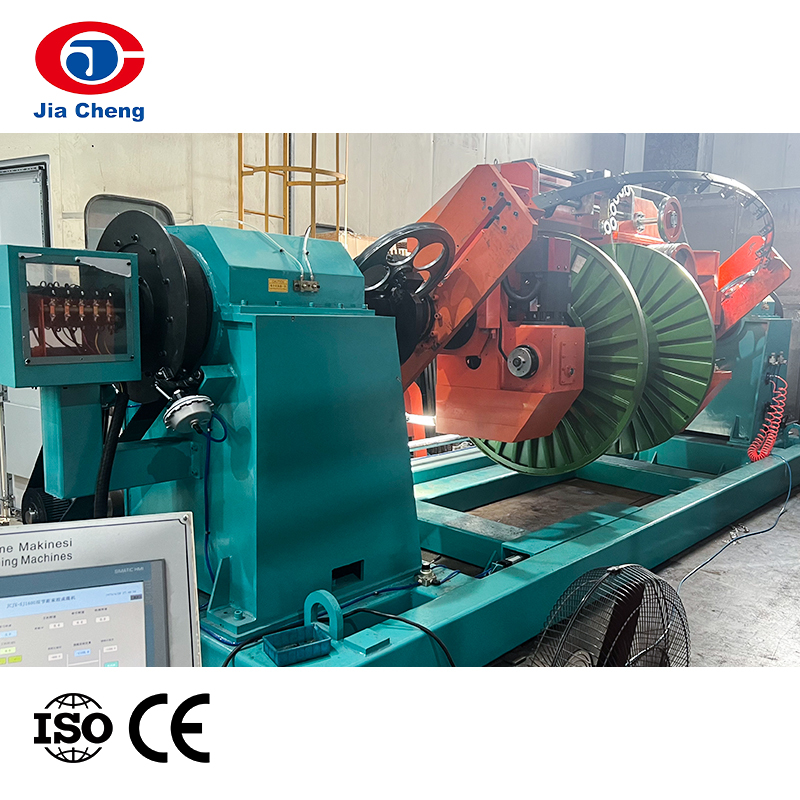

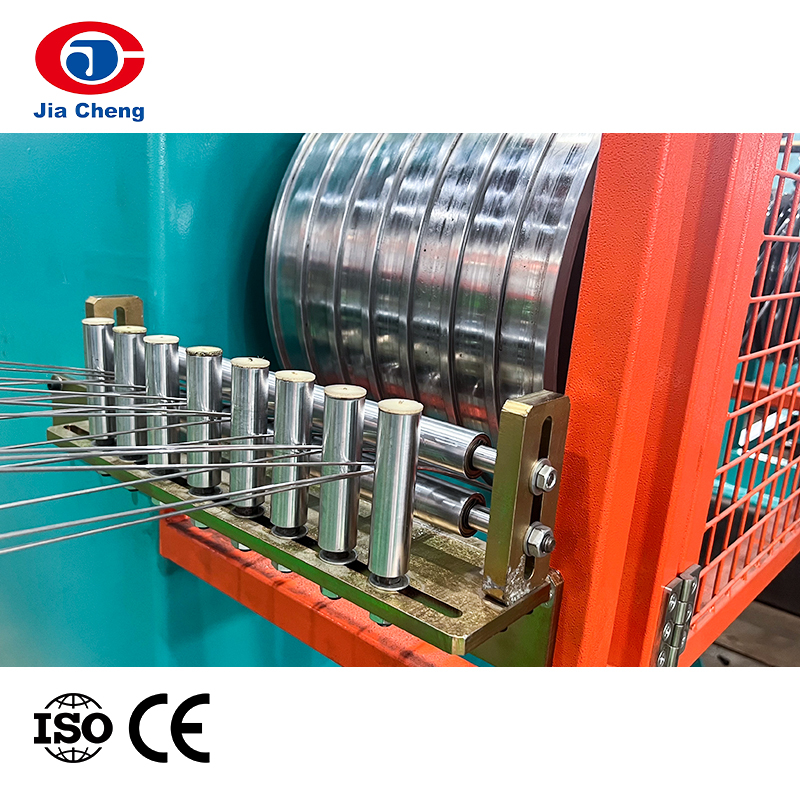

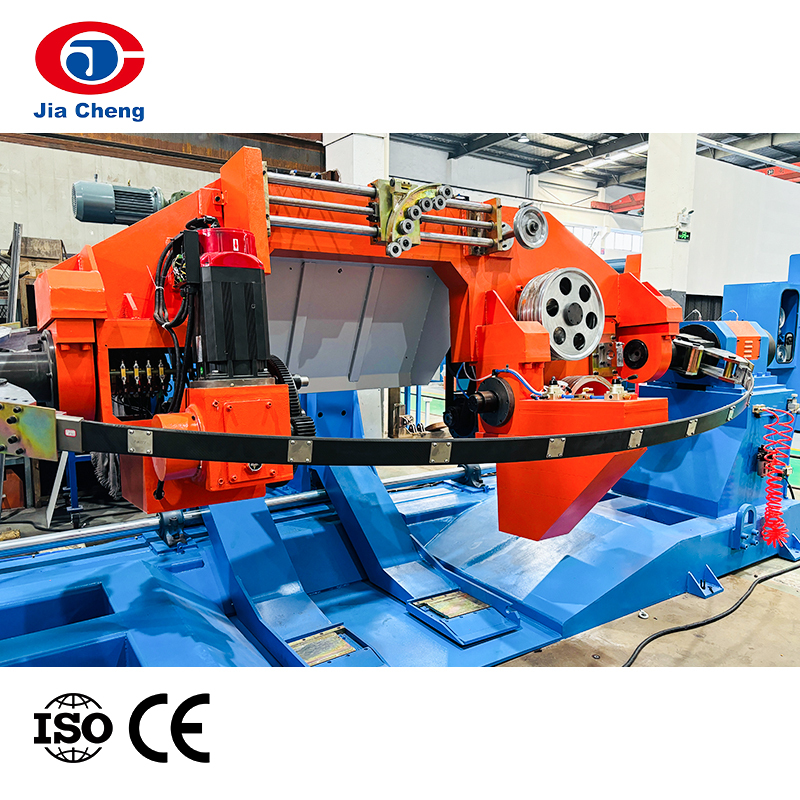

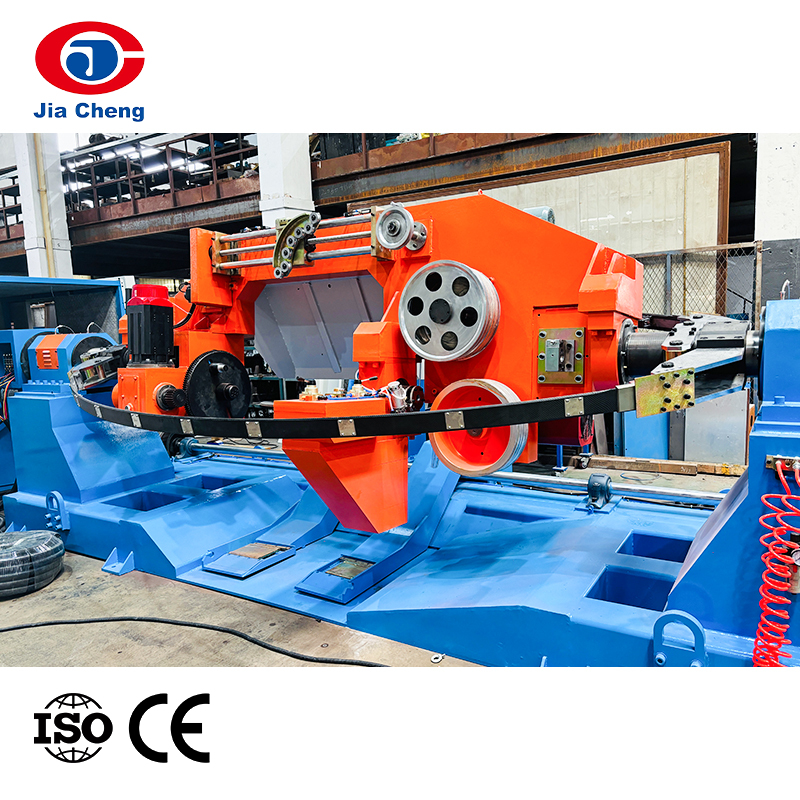

ダブルツイストバンチングマシン

製品紹介

P自動二重撚り結束機は、7本以上の裸銅線、錫メッキ線、エナメル線を撚り合わせます。完成したワイヤは、電子ケーブル、イヤホンケーブル、電話ケーブル、電源ケーブル、オーディオケーブル、ビデオケーブル、自動車用ワイヤー、ネットワークケーブルなどの製造に使用できます。

お問い合わせ

前の記事：前の記事はありません次の記事：自動高速ツイストバンチングマシン

特徴
仕様

裸銅線、錫メッキ線、エナメル線の結束に。

仕様：

モデル	SJ800			SJ1000		SJ1250
ワイヤー製品の種類	通信ケーブル、コンピュータ、計器ケーブルの製造に使用されます
仕上がり線径(mm)	8.00mmΦ/最大			8.00mmΦ/最大		銅線Φ3.0-10mm PVCΦ5.0-15mm
ツイスト秒。エリア	0.80～22.00mm ² /最大			1.20～38.00mm ² /最大		3.50-50.00mm ² /最大
(軟銅)線径	0.38～1.60mmΦ/最大			0.45～2.00mmΦ/max		1.00～2.60mmΦ/最大
絶縁電線径	1.00～2.50mmΦ/最大			1.00～2.50mmΦ/最大		2.00～6.50mmΦ/max
回線速度/最大	150mpm/最大			150mpm/最大		150mpm/最大
ツイストピッチ範囲	17-200mm			20～200mm		40～350mm
旋回速度	1200rpm/最大			1000rpm/最大		800rpm/最大
最大。積載量	900kg			1500kg		3000kg
撚り方向	S、Z方向
メインモーター	22kw DCモーター			30kw DCモーター		50kw DCモーター
キャプスタンの駆動	11kw DCモーター			15kw DCモーター		30kw DCモーター
巻き取りの駆動	3.7kw DCモーター			5.5kw DCモーター		7.5kw DCモーター
横行ドライブ	0.75kw インバーター制御			0.75kw インバーター制御		0.75kw インバーター制御
ロード＆アンロードの駆動	0.75kw減速モーター			0.75kw減速モーター		1.5kw減速モーター
電力制御	デジタル DC 制御
制度の見直し	回線速度同期自動制御
スプールボビンサイズ	外径：Φ800mm/max	外径:Φ1000mm/最大			外径：Φ1250mm/max
スプーラのOWサイズ	OW:600mm/最大	OW:750mm/最大			OW:950mm/最大
制御システム	タッチスクリーンとLCDコントローラー
スプールの張力制御	一定張力制御
レイセット	画面上のデジタル設定
動作方向	左手/右手機
横行幅	500mm/最大		700mm/最大			900mm/最大
横行ユニット	線径に応じたデジタル設定
巻取りボビンの固定方法	空気圧シャフトレス
リールのロードとアンロードの方法	モーター駆動のプラットフォームリフター、自動位置決め
ブレーキシステム	ディスクブレーキ
軸受の潤滑方法	定期的にグリスを補給する
空気圧	6kg/cm ²
電圧	380V 50Hz
騒音レベル	85db
サイズ(長さ幅高さ)	375021002050			430022002200	600022002200
重量	4900kg			6500kg	13500kg

モデル	SJ1600		SJ2000
ワイヤー製品の種類	アルミニウムと銅の丸く圧縮された導体を撚るのに特別な用途
仕上がり線径(mm)	25mmΦ/max		35mmΦ/最大
より線部（フレキシブルストランド）	16÷240mm ² (6AWG-450MCM)
撚り部（セミフレーム撚り1・6）	16÷50mm ² (6-1/0AWG)
CU 圧密断面 Cu	16÷240mm ²		16÷240mm ²
AI 圧縮セクション AI	16÷400mm ²		16÷400mm ²
回線速度/最大速度	170m/分		100mpm/最大
ストランドピッチの範囲	50～700mm		60～600mm
旋回速度	600rpm/最大		350rpm/最大
最大。積載量	8000kg		10000kg
最大圧縮角度	13%		13%
トラクションプーリー	2*Φ600mm		2*Φ1000mm
撚り方向	S、Z方向
メインモーター	90kw DCモーター		100kw DCモーター
キャプスタンの駆動	55kw DCモーター		60kw DCモーター
巻き取りの駆動	18.5kw DCモーター		22kw DCモーター
横行ドライブ	1.1kw インバーター制御		1.1kw インバーター制御
積み下ろしの駆動	1.5kw減速モーター		1.5kw減速モーター
電力制御	デジタル DC 制御
制度の見直し	回線速度同期自動制御
スプールボビンサイズ	外径：Φ1600mm/max	外径：Φ2000mm/max
スプーラのOWサイズ	OW:118080080	OW:1500125010
制御システム	PLCマンマシンインターフェース
張力制御	張力制御を示すコイリングモーター
レイセット	OLCデジタル設定
動作方向	左手/右手機
横行幅	1000mm/max
横行ユニット	線径に応じたデジタル設定
巻取りボビンの固定方法	空気圧シャフトレス
リールの積み下ろし方法	液状化自動位置決め
ブレーキシステム	ディスクブレーキ
軸受の潤滑方法	定期的に注油する
空気圧	8kg/cm ²
電圧	380V 50Hz
騒音レベル	85db
サイズ(長さ幅高さ)	1100055004500		140005500450
重量	4900kg		13500kg
