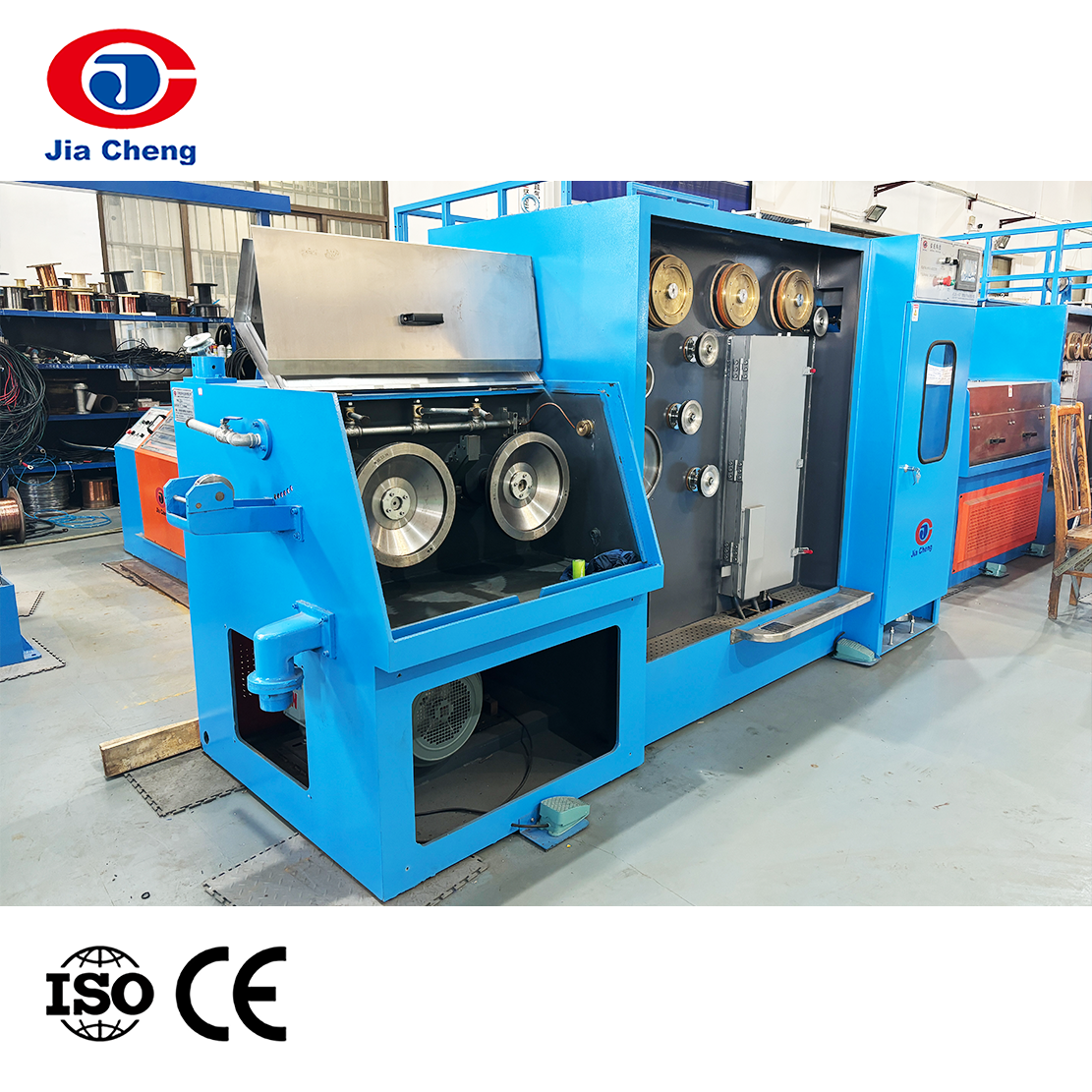

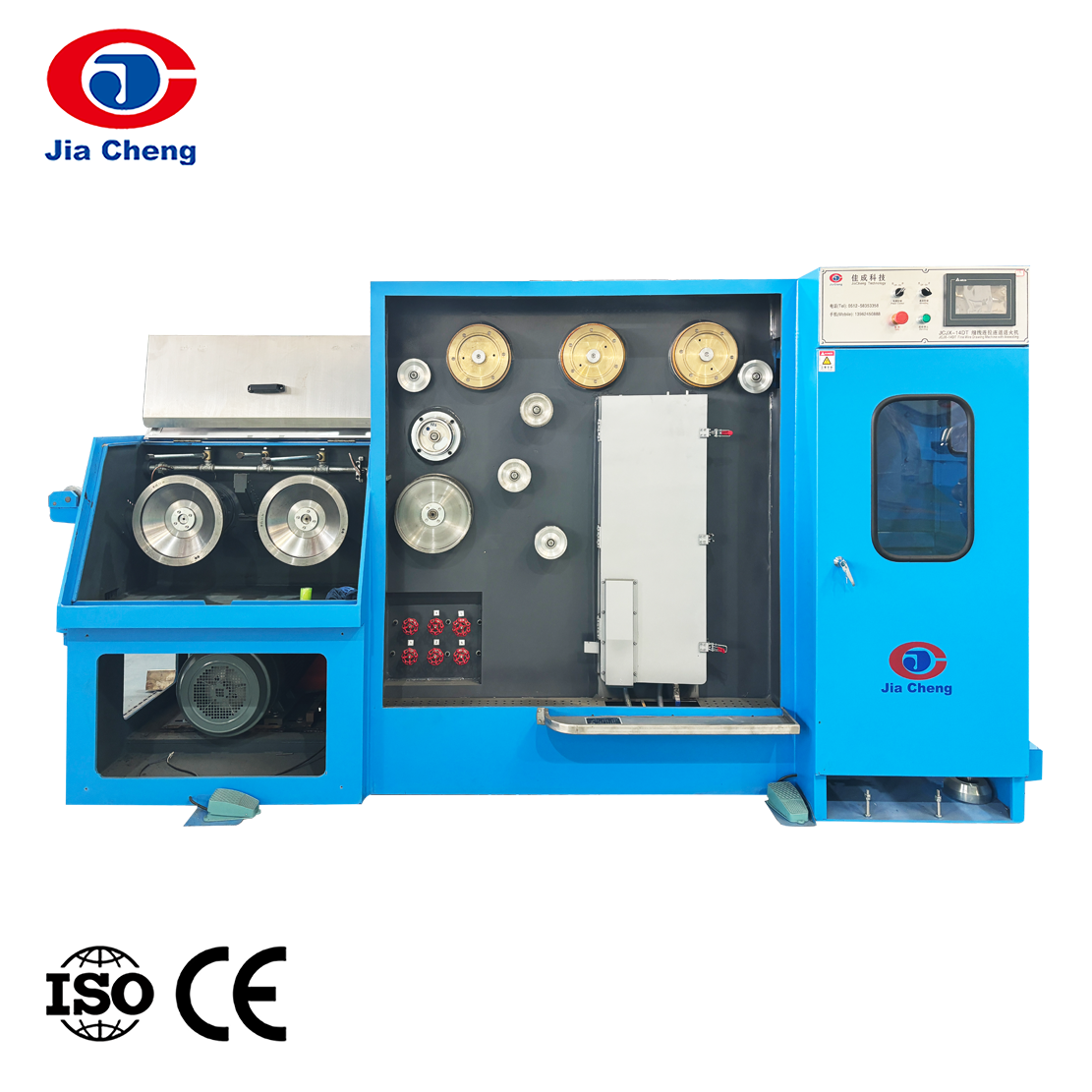

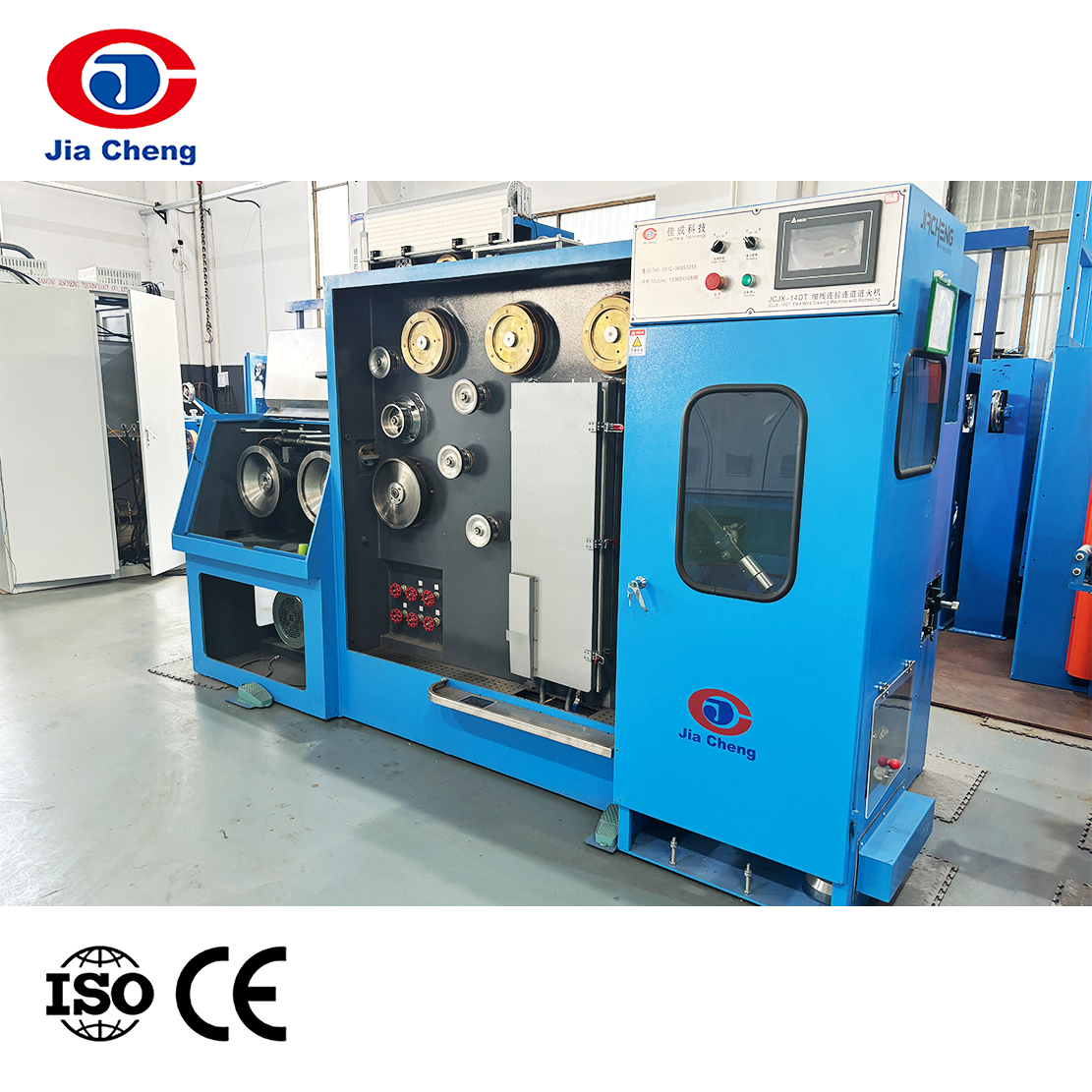

伸線と焼鈍が同一ラインで完了するため、中間転写や二次クランプが不要になります。 「繰り出し→伸線→焼鈍→冷却→巻取り」の連続全プロセスを実現し、2本のワイヤの同時加工をサポートし、ワイヤ送出速度は1800m/minに達し、生産サイクルを大幅に短縮します。PLC HMI同期制御システムが採用されており、伸線張力、焼鈍温度、巻取り速度が閉ループでリンクされています。
説明:
1）ダブルインバータ制御制御

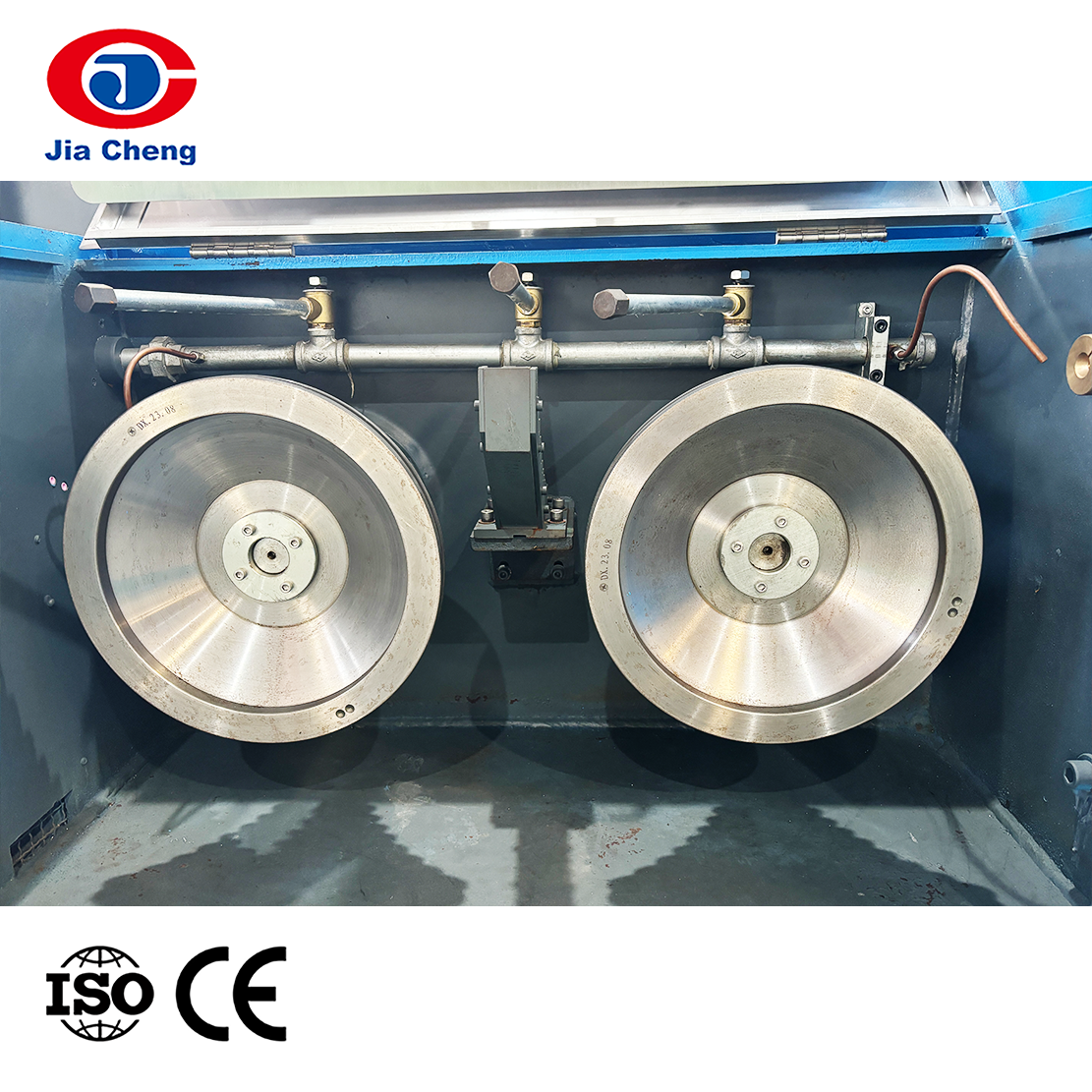

2）磁器スプレー処理を施した伸線ドラムホイール、ロードとアンロードは円錐形のプレス固定を採用しており、操作が簡単です。

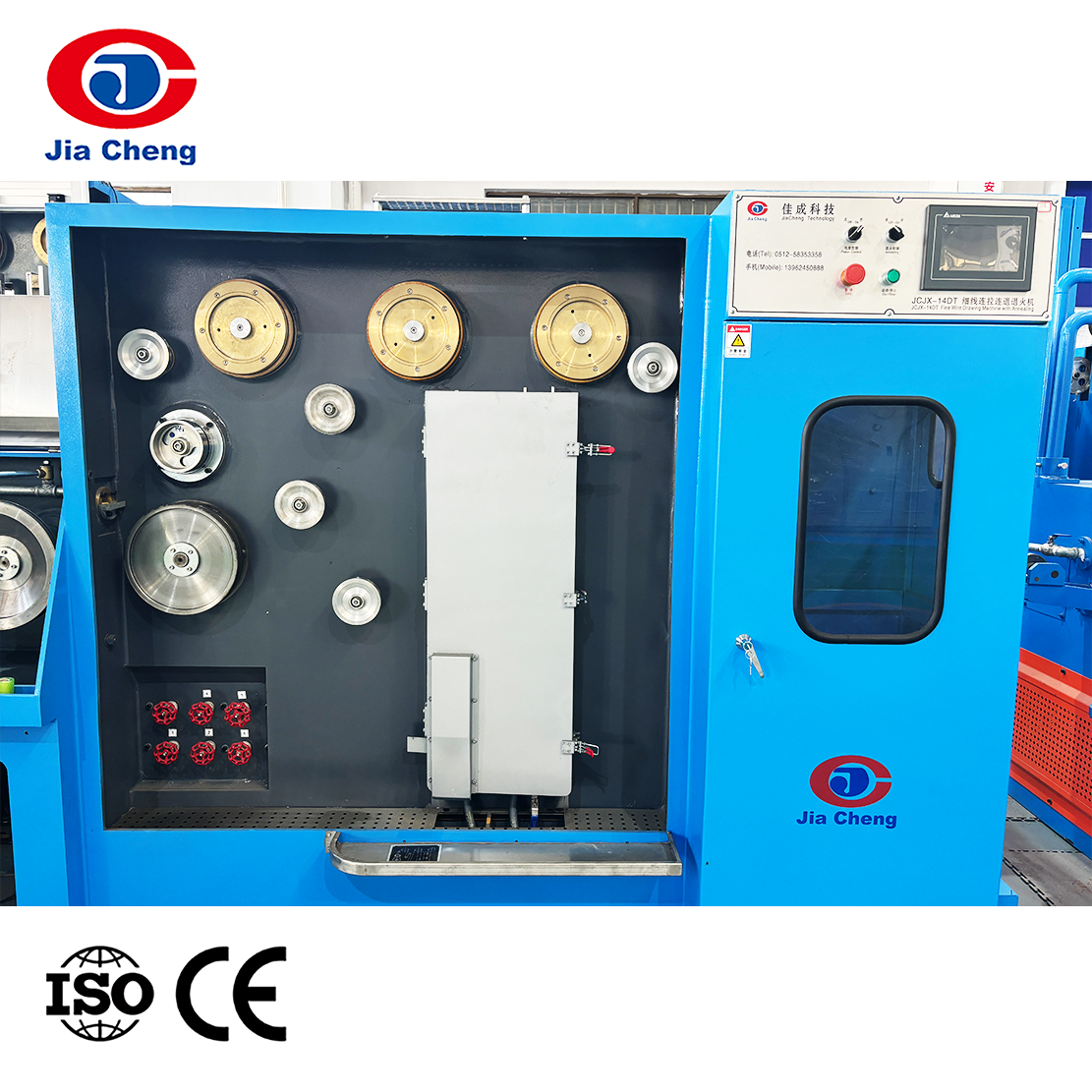

3）この機械は、ホストの背面に接続された平ベルトを通して、銅線伸線機で使用される4つのコンタクトホイール3ステップアニーリングモードを採用しています。
アプリケーション:
銅線の伸線や銅線のオンラインアニーリングに使用されます。
仕様：
| マシンタイプ | JCJX-DT14 | JCJX-DT17 | JCJX-DT22 | JCJX-DT24 |
| インバータ制御 | ダブルインバータ制御 | |||
| 最大。入口径(mm) | Φ1.6 | Φ1.5～Φ2.6 | Φ1.2～Φ1.38 | Φ1.0 |
| 出口径(mm) | Φ0.25～Φ0.65 | Φ0.3～Φ0.8 | Φ0.1～Φ0.45 | Φ0.08～Φ0.35 |
| 最大。図面ダイスNo. | 14 | 17 | 22 | 24 |
| 描画線速度 | 1200m/分 | 1500m/分 | 1800m/分 | |
| 体の構造 | 鋼板で溶接 | |||
| キャプスタンの描画 | セラミックプラズマキャプスタン | |||
| 主電動機出力(kw) | 18.5 | 18.5-37 | 11(15) | |
| 巻取りモーター(kw) | 5.5 | 4-15 | 4 | |
| 固定速度キャプスタン径(mm) | Φ268 | Φ200 | Φ160 | |
| 伝送方式 | ベルト | |||
| 最大。アニール電圧(DC) | 60V | |||
| 最大。アニーリング電流(DC) | 600A | 400A-800A | 200A(250A) | |
| 巻取ボビンサイズ(mm) | Φ300/Φ400 | Φ300～Φ630 | Φ300 | |
| 潤滑タイプ | スプレー | |||
| 横行タイプ | シンクロモーターベルト | |||
| ブレーキ | 磁気ブレーキ | 磁気式/空気式 | 磁気ブレーキ | |
| 張力制御 | 重量バランス | 空気圧/重量 | 重量バランス | |
