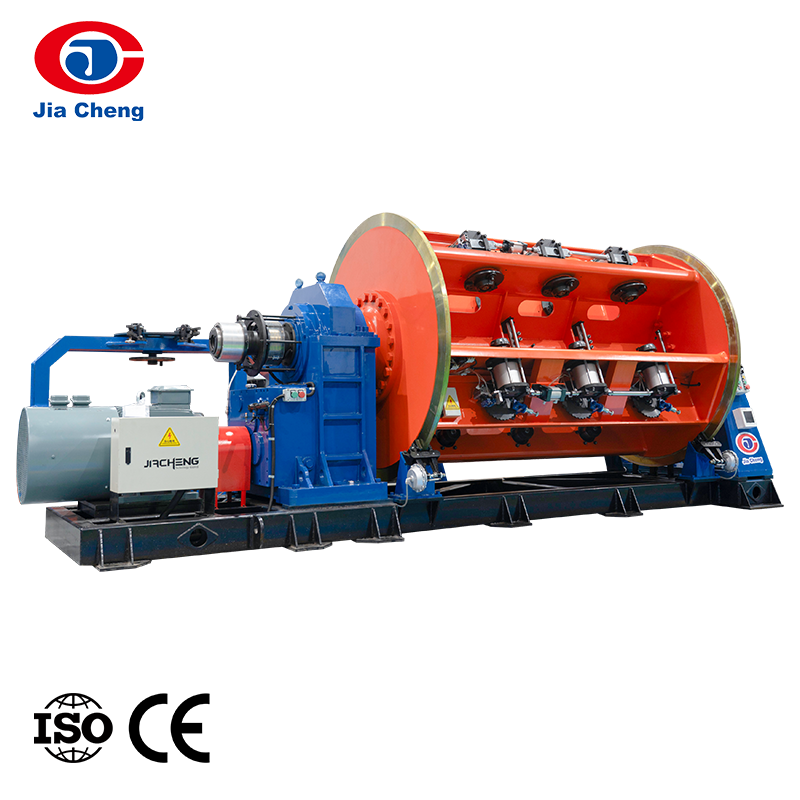

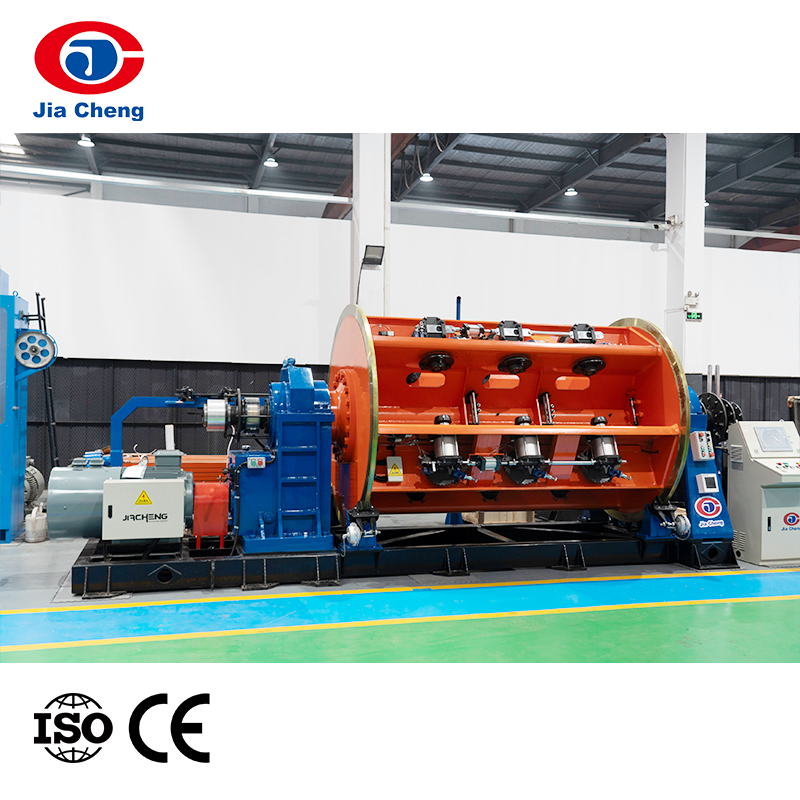

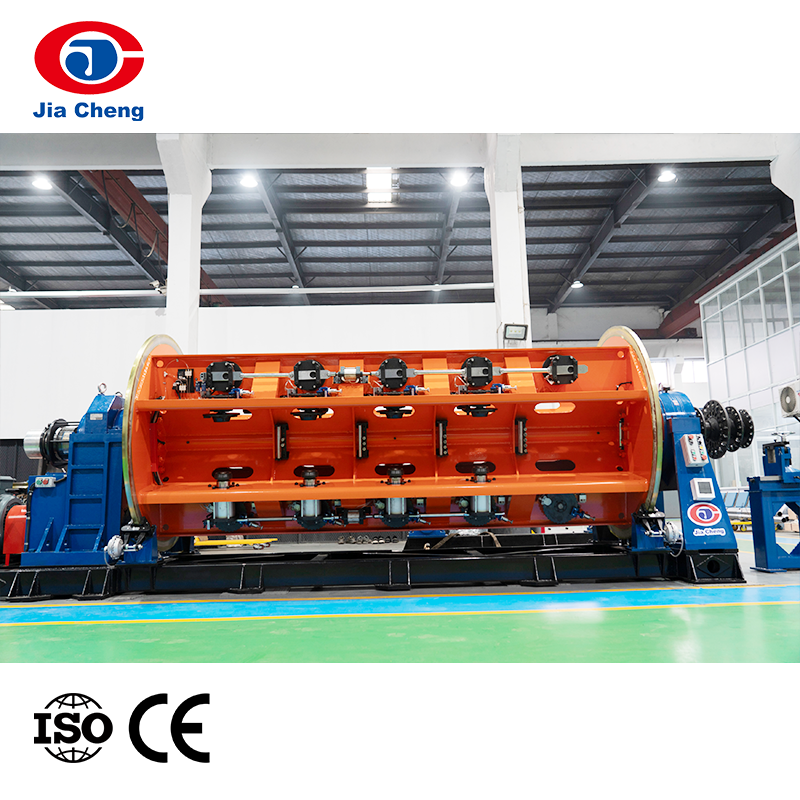

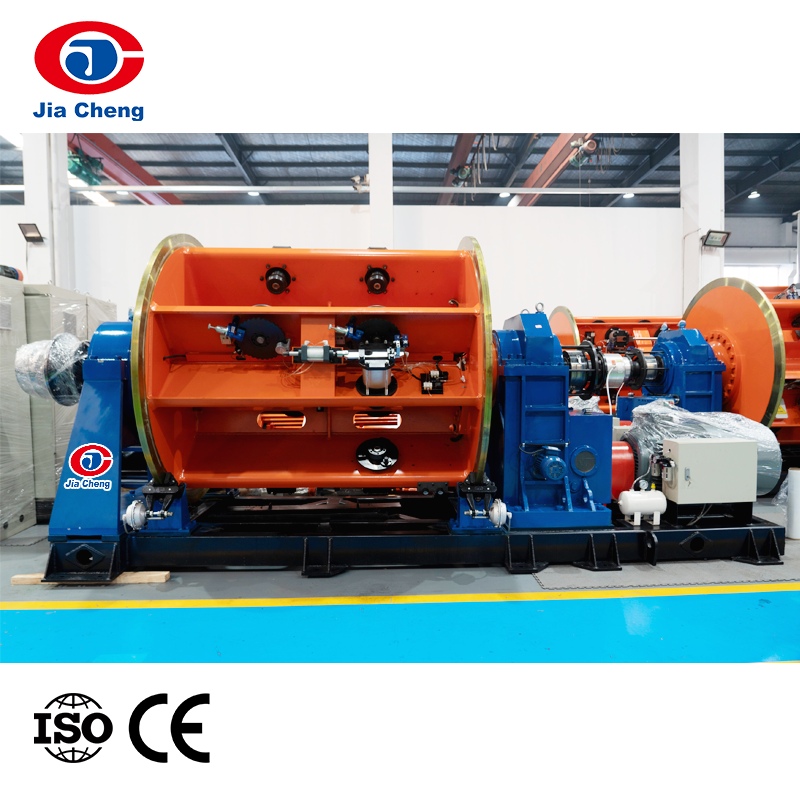

リジッドフレーム撚線機は、ケーブルの撚り専用に設計された機械装置で、動作中の高い安定性を確保するために頑丈なリジッドフレームを使用しています。銅、アルミ、スチールなどの一般的な金属線をはじめ、さまざまなケーブル材質に対応し、線径や芯数の異なるケーブルの撚りにも対応します。通常の電源ケーブルであっても、特殊なケーブルであっても、この装置はより効果的に撚り作業を完了することができ、強力な汎用性を備えています。
主な機能:
1. リールはケージの周囲に 4 等分して配置されます。集中サイドローディング システムにより、効率がさらに向上します。装置は高出力かつ高速です。
2. 36 段ギアボックスによって駆動され、ダブル ホイール キャプスタンの 2 つの車輪はオーバーハング位置にあり、シャフトでサポートされています。一方のホイールは真っ直ぐで、もう一方のホイールは傾斜した位置に配置されており、引き抜く材料を確実に扱いやすいように配置されています。最大引張力は15Tに達します。各リールには高度な断線検出器が装備されており、ワイヤーが断線した場合には機械が自動的に停止します。
使用法:
この機械は、裸のアルミニウム、銅、アルミニウム合金、アルミニウムケーブル、鋼鉄補強線の長い長さとセクションを撚り合わせて、次の電力ケーブルを製造するのに適しています。扇形の導体、丸く圧縮された単芯、プレスパイラル。
仕様：
| マシンタイプ | JCJX-KJΦ500 | JCJX-KJΦ630 | |
| 単線のより線径（mm） | 銅 | Φ1.5～Φ5.0mm | Φ1.5～Φ5.0mm |
| アルミニウム | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm | |
| 最大フレーム速度 | 6B | 250r/分 | 230r/分 |
| 12B | 230r/分 | 198r/分 | |
| 18B | 200r/分 | 178r/分 | |
| 24B | 180r/分 | 158r/分 | |
| 30B | / | 135r/分 | |
| 最大素線外径 | Φ45mm | Φ50mm | |
| ねじれたモーターパワー | 6B | 55kw(AC可変周波数モーター) | 90kw（AC可変周波数モーター）
|
|
| 12B | 55kw(AC可変周波数モーター) | 90kw（AC可変周波数モーター）
|
|
| 18B | 55kw(AC可変周波数モーター) | 90kw（AC可変周波数モーター）
|
|
| 24B | 55kw(AC可変周波数モーター) | 90kw（AC可変周波数モーター）
|
|
| 30B | 55kw(AC可変周波数モーター) | 90kw（AC可変周波数モーター）
|
| ペイオフトレイ仕様 | PN800～PN1600mm | PN800～PND1600mm | |

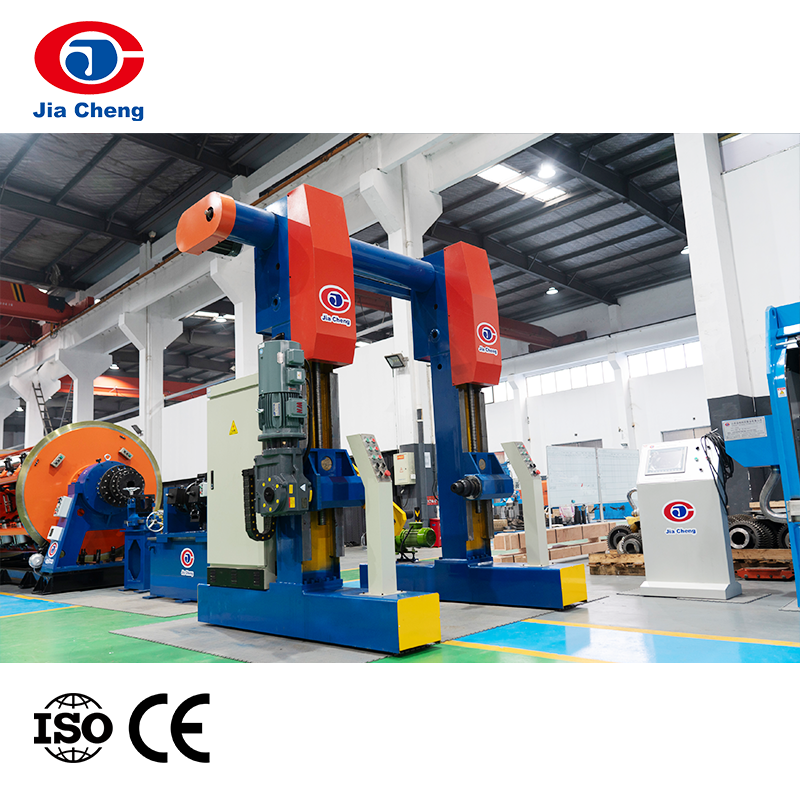

| 巻取リール仕様 | PN1000～PN2000mm | PN1600～PN3150mm | |
| 最大巻取り速度 | 60m/分 | 60m/分 | |
