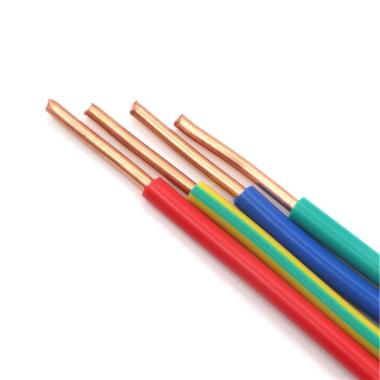

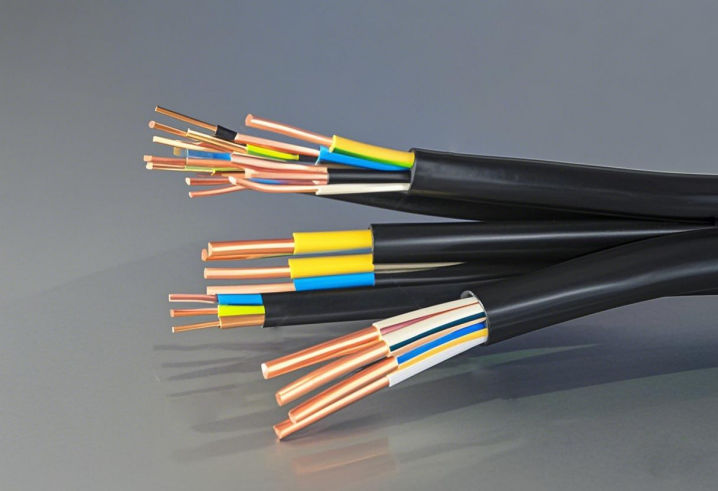

ウズベキスタンは中央アジアのエネルギーハブとして、送電網の近代化と新エネルギープロジェクトの開発を加速している。 2024年、当社はウズベキスタンの顧客と、0.5～6mm²の2～5芯線と2×1.5mm²のフラットケーブルを製造する設備の完全設計契約を締結し、設計、製造、設置、人材育成の全プロセスをカバーしました。
事前調査、計画の策定、連絡と変更、契約の締結、設備の製作、機械の納品、設置と試運転のための技術者の派遣を経て、全プロセスには4か月かかりました。現在、顧客の工場は生産を開始しており、工場調整担当者は嘉成の設備を高く評価し、今後も嘉成と協力していくと言っている。

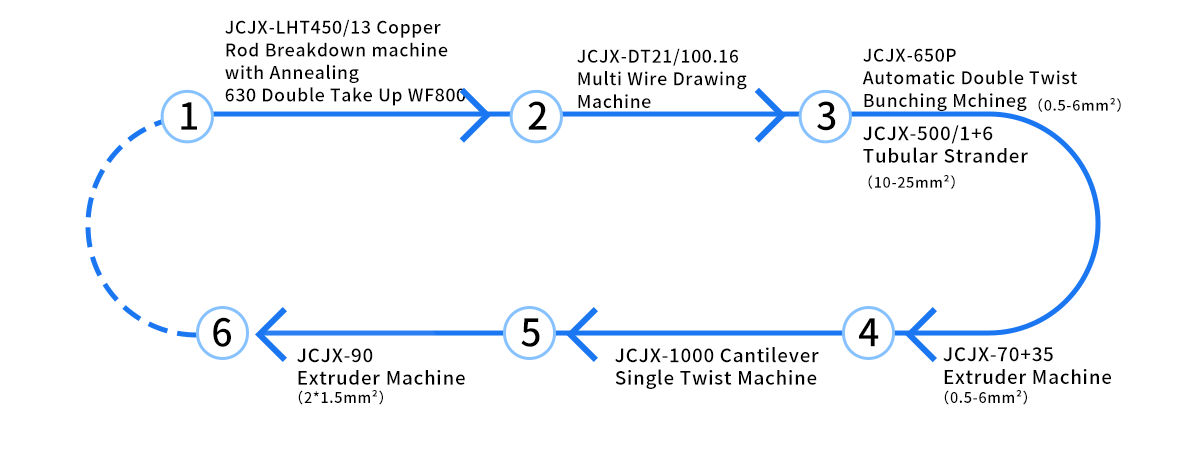

全体的な機器設計は次のとおりです。
1. LHT450/13 銅棒ブレークダウンマシン、アニーリング付き 8 mm 銅線から 1.2 ～ 3.5 mm までの伸線
2. JCJX-DT21/100.16 マルチ伸線機 0.15-0.5mmの細線を生産
3. JCJX-650P 自動二重撚り結束機 19 ～ 84 本のワイヤを撚り、0.5 ～ 6 mm² 平方メートルの軟撚り導体を製造します。
4. JCJX-70 35 押出機 0.5～6角線用絶縁押出機
5. JCJX-1000カンチレバーシングルツイストマシン 撚り線2-5芯絶縁電線
6. JCJX-90 押出機 2-5 コアケーブルと 2 * 1.5mm2 フラットワイヤー用の保護シースを提供します

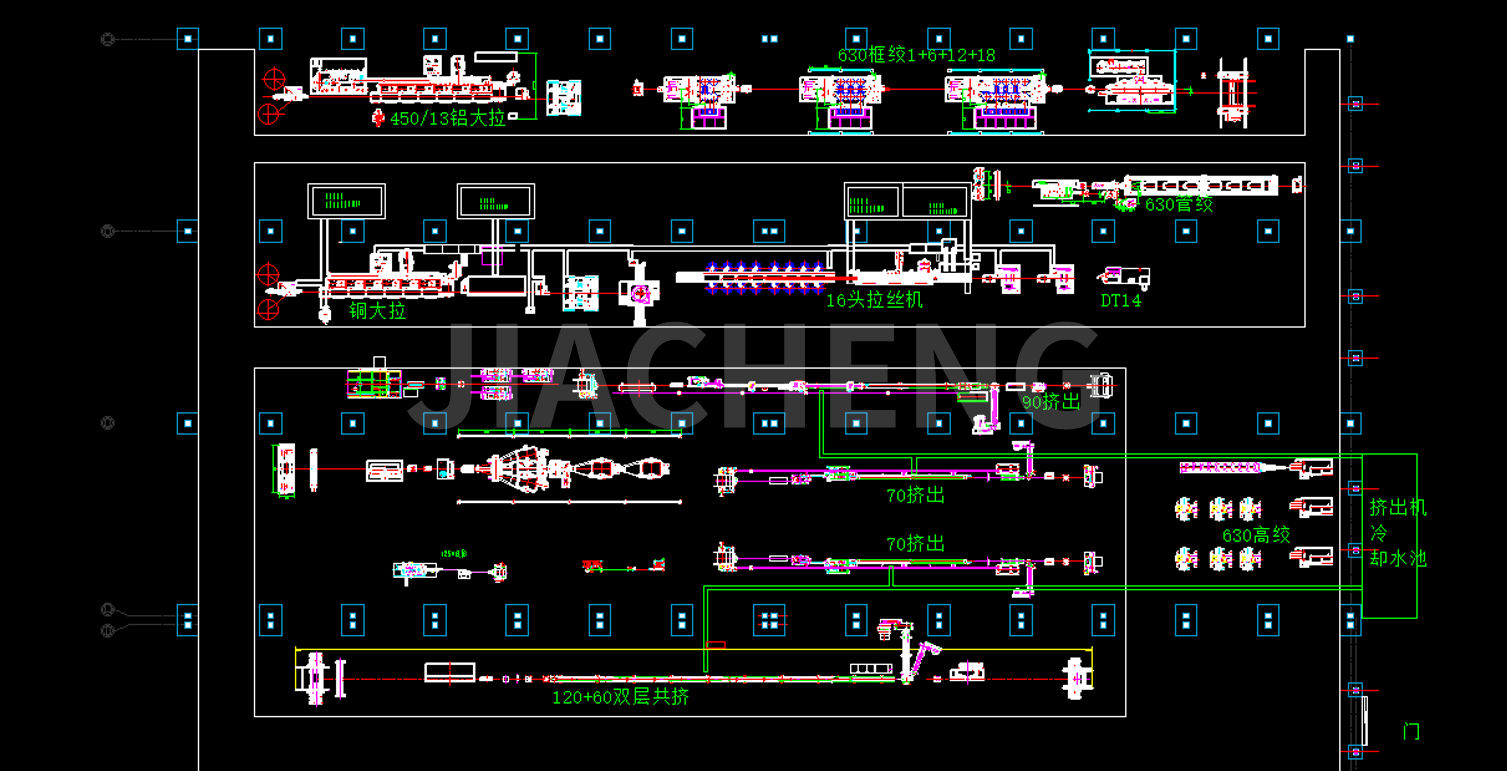

お客様の工場計画図：

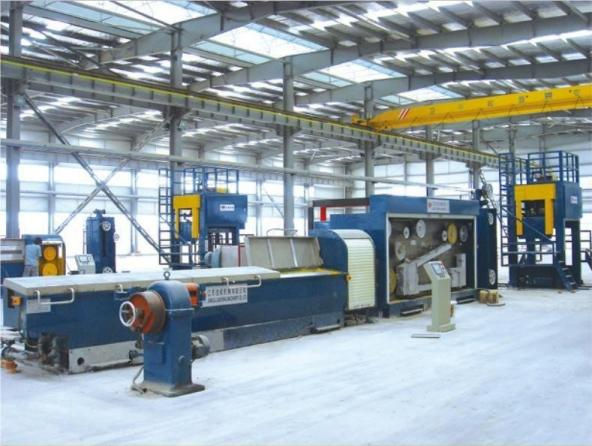

(1) アニーリング付き LHT450/13 銅棒分解機
JCJX-LHT450/13高速銅棒ブレークダウンマシンは、∮8mmの普通の銅棒を∮1.2-3.5mmの軟銅線に引き抜きます。線引きキャプスタンは、高い線引き速度で連続的に動作できるように一列に配置されています。機械部品と電気制御が一致しており、操作が簡単で、停止することなく金型を交換し、スプールを自動的に交換します。この機械は、簡単な操作、高効率、高品質の製品の特徴を備えています。
| マシンタイプ | LHT450/13 | LHT450/11 | LHT450/9 |
| 最大入口径(mm) | φ8 | φ8 | φ8 |
| 出口径(mm) | φ1.2～4.0 | φ1.5～4.0 | φ2.1～4.0 |
| 最大ダイNo. | 13 | 11 | 9 |
| 最大。回線速度(m/s） | 25 | 22 | 20 |
| 体の構造 | アイロンキャスト | ||
| 伝送方式 | 高精度歯車研削加工により | ||
| 固定速度キャプスタン径(mm) | 固定速度キャプスタン径(mm) | ||
| キャプスタンの描画 | φ450 | ||
| 主電動機出力(KW) | タングステンでコーティング | ||
| 固定速度キャプスタンモーター(KW) | 280 | ||
| 潤滑タイプ | 75 | ||
| 潤滑タイプ | 浸漬 | ||
| オプション装備 | 1. 450T連続焼鈍装置 2. ダブルレーキアップ 3.コイラー 4、WS-1000テークアップ | ||
| オンライン連続焼鈍装置
| ||
| マシンタイプ | 450T | 450TB |
| 焼鈍線径 (mm) | Ø1.2～3.5 | Ø1.2～4.2 |
| アニーリング電圧(V) | 0-60 | 0-60 |
| アニーリング電流(A) | 0～6000A(DC) | 0-5000A(AC) |
| 最大。 アニーリング速度(m/s) | 25 | |

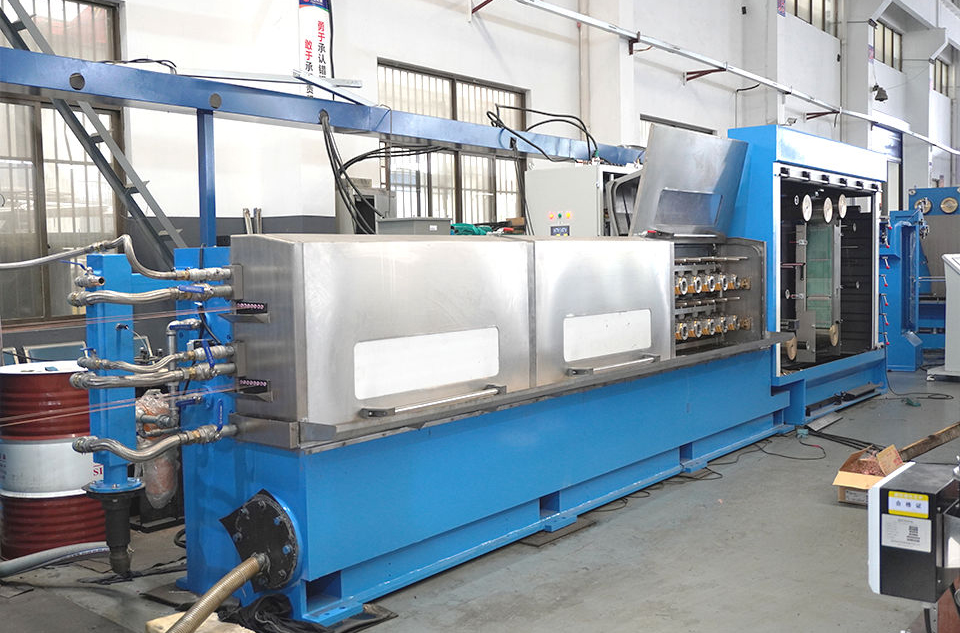

(2)JCJX-DT21/100.16 マルチ伸線機
マルチ伸線機の主な利点の 1 つは、その高い生産性です。複数のワイヤを同時に伸線することにより、この機械は従来の単線伸線機と比較して生産量を大幅に増加させます。マルチ伸線機は多用途であり、銅、アルミニウム、およびそれらの合金を含むさまざまな種類の金属棒およびワイヤ束を処理できます。
出力直径: 0.15 ～ 0.5 mm の細いワイヤを生成します。
| マシンタイプ | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| 引抜線No. | 4本のワイヤー | 16本のワイヤー | ワイヤー20本 |
| 最大。ダイNo. | 18 | 24 | 24 |
| 最大。入口径(mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| 出口径(mm) | Ø0.25～Ø0.7 | Ø0.16～Ø0.4 | Ø0.16～Ø0.4 |
| 絞りキャプスタン径(mm) | Ø120 | Ø100 | Ø100 |
| 最大。描画速度(m/s) | 25 | 30 | 30 |

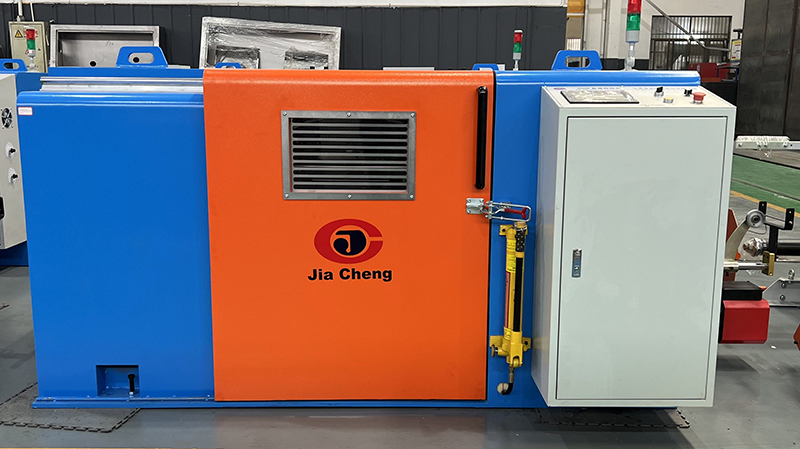

(3)JCJX-650P 自動二重撚り結束機
裸銅線、錫メッキ線、ワニス線など7芯以上の撚り線に対応、断線時に自動ブレーキがかかる磁気ブレーキ、テンションは磁性粉体クラッチ方式を採用しています。(PLC制御出力)
| マシンタイプ | JCJX-650P | JCJX-800P | JCJX-1000 |
| 使用する | 7裸銅線、錫メッキ線、エナメル線の結束用 | ||
| 制御タイプ | PLC HMI インバータ制御 | ||
| ねじり断面積(mm2) | 0.18～6.00 | 2.5-16.00 | 8.00～20.00 |
| 銅線径(mm) | Φ0.18～Φ1.00 | Φ0.50～Φ1.20 | Φ0.72～Φ6.0 |
| ねじりピッチ(mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| ねじり方向 | S または Z | ||
| 巻取張力 | マグネットクラッチによる張力制御 | ||
| 主軸最高速度(r/min) | 2000 | 1200 | 800 |
| 横行タイプ | 横方向のベアリングにより横方向と距離を調整可能 | ||
| ベアリングの潤滑 | 希薄油潤滑、循環冷却 | 高温オイルによるニップルの潤滑 | 高温オイルによるニップルの潤滑 |
| ボビン着脱式 | 油圧式 | ||
| 最大。ボビン径 | Φ630 | Φ800 | Φ1000 |
| オートストップユニット | 設定長に達すると自動停止、内外断線 | ||
| ブレーキ | 磁気ブレーキ | ||
| モーター出力(kw) | 7.5 | 11 | 22 |
| 主軸中心高さ(mm) | 850 | 900 | 1100 |

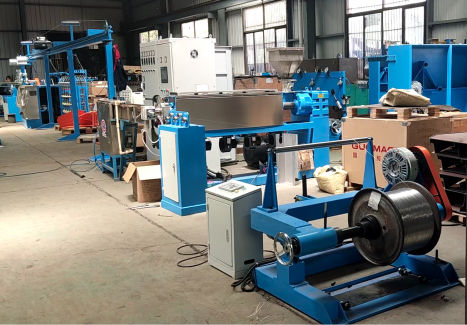

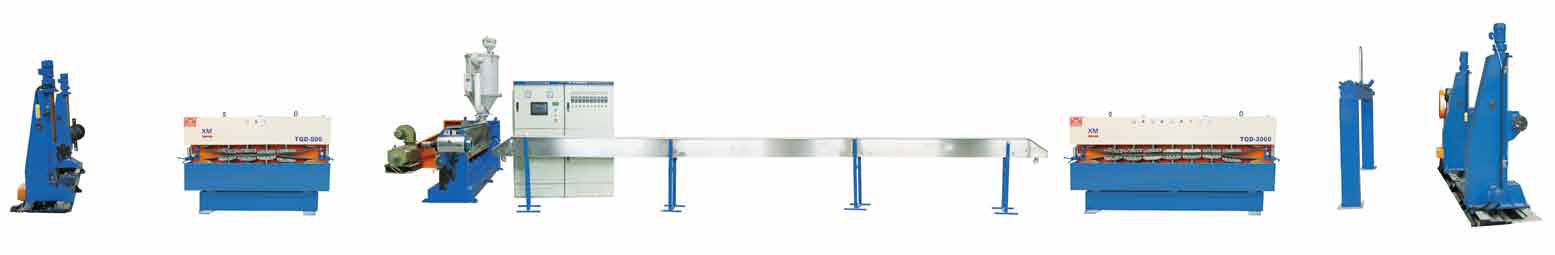

(4)JCJX-70 35 押出機
ネジの正確な設計、耐久性、粘液のない、クロムが剥がれない、色がすぐに変わり、大容量、高品質、ワイヤの同心度は90％以上、高精度±0.03です。タッチスクリーンPLC制御により、操作が簡単になり、よりカスタマイズされます。
1. 用途: PVC、LDPE、ナイロン、TPU のケーブルの絶縁に使用されます。
2. 生産ラインはペイオフ、メインマシン、メインキャビネット、固定トラフ、トラクション、テイクアップで構成されます。
3. オプション部品: キャタピラ、スパークリングマシン、直径検査用レーザーゲージ、LSZH ネジ、ガントリータイプのテークアップとペイオフ、エンドシャフトタイプのテークアップとペイオフ。
| 種類 | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| ネジ径(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| ねじL/D比 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 押出能力(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 押出能力(kg/h)LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 押出能力(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| メインモーター出力 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 総電力 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 仕上がり径(mm) | 0.2～1 | 0.4～3 | 0.8～5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ペイオフボビンサイズ(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| ペイオフパワー | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 引き取りユニットタイプ | カパスタン | カパスタン | カパスタン | カパスタン | カパスタン | カパスタン キャタピラー | カパスタン キャタピラー |
| ユニットパワーの引き取り | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| アキュムレータ長さ(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 巻取ボビンサイズ(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| テイクアップパワー | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ライン速度(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 寸法(m) (長さ*幅*高さ) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 重量(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

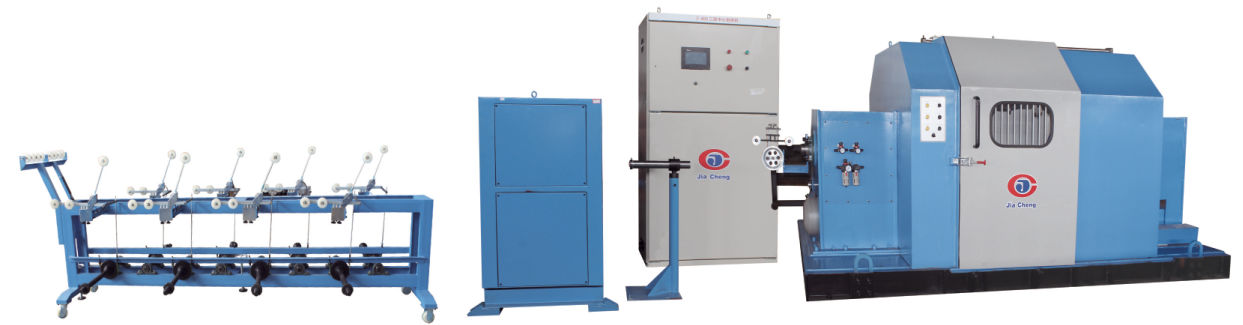

(5)JCJX-1000片持ちシングルツイストマシン
あらゆる種類のデータケーブル、通信ケーブル、特殊ケーブルのツイストに適しており、中央巻きと横巻きも同時に完了します。
| モデル | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| ペイオフボビン径(mm) | Φ400-Φ500-Φ630 | |||
| 巻取ボビン径(mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| 適用線径(mm) | Φ0.6～3.0 | Φ1.0～5.0 | ||
| 主電動機出力(kw) | 11 | 15 | 15 | 20 |
| 最大。レイアップ径(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| ねじりピッチ(mm) | 20～200 | 30～300 | 30～350 | 30～350 |
| 回転数(r/min) | 1000 | 800 | 600 | 550 |
| 巻取りテンション | 空気張力 | |||
| トラバーススタイル | ボビンの回転速度と往復運動に応じて無段階に調整 | |||
| 移動距離(mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| ねじり方向 | S または Z Direction free designation | |||
| ラッピングタイプ | センターワイヤーラッピングまたはサイドラッピング | |||
(6) JCJX-90 押出機
適用範囲: PVC 絶縁ケーブルの生産に適用し、2 ～ 5 芯ケーブルと 2 * 1.5mm2 フラット ワイヤーに保護シースを提供します。
| 種類 | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| ネジ径(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| ねじL/D比 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 押出能力(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 押出能力(kg/h)LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 押出能力(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| メインモーター出力 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 総電力 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 仕上がり径(mm) | 0.2～1 | 0.4～3 | 0.8～5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ペイオフボビンサイズ(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| ペイオフパワー | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 引き取りユニットタイプ | カパスタン | カパスタン | カパスタン | カパスタン | カパスタン | カパスタン キャタピラー | カパスタン キャタピラー |
| ユニットパワーの引き取り | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| アキュムレータ長さ(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 巻取ボビンサイズ(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| テイクアップパワー | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ライン速度(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 寸法(m) (長さ*幅*高さ) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 重量(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Jiangsu Jiacheng Technology Co., Ltd.は1990年に設立され、美しく新しく発展した都市・張家港に位置しています。上海-南京高速道路の北側に近く、東は上海、北は南通に接しており、陸路・水路の交通が便利です。敷地面積は28,800平方メートルで、9階建てのオフィスビルと複数の近代的で標準化された工場を有しています。
嘉成は、各種伸線機、撚り機、押出機、巻線・結束機、より線機、焼鈍・錫めっき機、および関連する電線・ケーブル製造機械の専門メーカーです。
中国の 中国 0.5～6mm²の2～5芯線と2×1.5mm²の平角線の全体の生産計画の設計 サプライヤー および 0.5～6mm²の2～5芯線と2×1.5mm²の平角線の全体の生産計画の設計 工場として、嘉成の技術チームは中国および世界各国からの多くの専門家やエンジニアで構成されています。当社は高品質の電線・ケーブル製造機械の製造に注力しており、製品はイタリア、スペイン、イギリス、ブラジル、ベトナム、アルジェリア、ナイジェリア、トルコ、南アフリカ、エジプト、ロシア、インド、パキスタンなど世界100カ国以上に輸出されています。
同時に、お客様に24時間年中無休のアフターサービスを提供しています。世界中のお客様に嘉成の温かい心でサービスを提供いたします。
ご質問がございましたら、お気軽にお知らせください。専門的なガイダンスを提供いたします。
