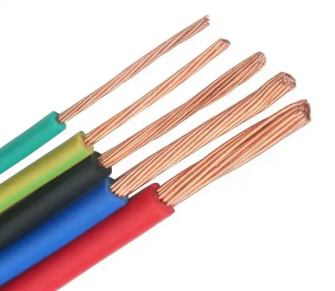

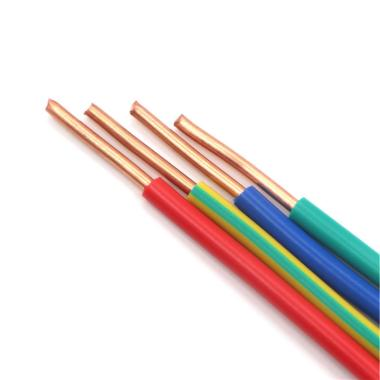

8 mm 銅ロッドから 1.5 ～ 2.5 平方シングル コア ケーブルまで
このプランは、ガーナからのお客様の 1 人に提供されました。
お客様とのご契約から始まり、
機械の生産と顧客の受け入れが完了し、
コンテナ輸送の手配、
デバッグのためのエンジニアの手配
約 6 か月後、お客様は通常の生産を開始しました。

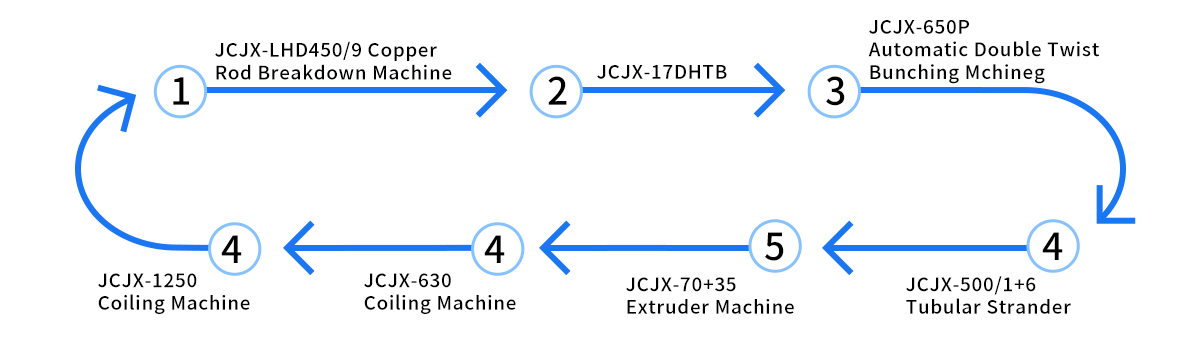

次の図に示すように、合計 7 つの生産ラインがあります。
1. JCJX-LHD450/9 銅棒分解機
2.JCJX-17DHTB
3. JCJX-650P 自動二重撚り結束機
4. JCJX-500/1 6 チューブラーストランダー
5. JCJX-70 35 押出機
6. JCJX-630 コイリングマシン
7. JCJX-1250コイリングマシン
お客様の工場計画図

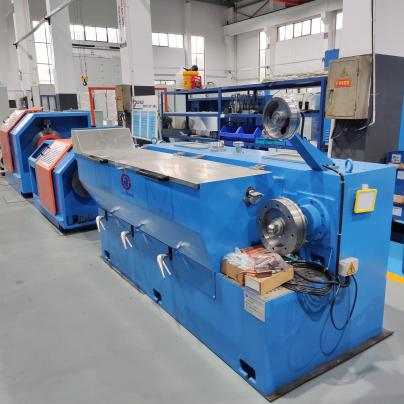

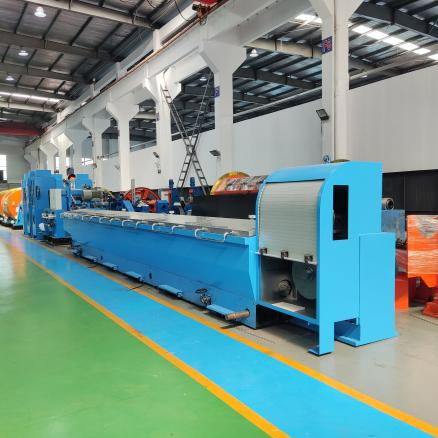

JCJX-LHD450/9
LHT450銅棒ブレークダウンマシンは、直径8mmの銅線を1.2mm〜4.0mmに伸線する伸線装置です。鉄鋳造ギアボックス本体を備え、低騒音で動作し、表面はタングステンカーバイドでコーティングされています。
最大入口径：Φ8mm
出力径：Φ1.2mm～Φ4.0mm、Φ1.5mm～Φ4.0mm、Φ2.1mm～Φ4.0mm。
| マシンタイプ | LHT450/13 | LHT450/11 | LHT450/9 |
| 最大入口径(mm) | φ8 | φ8 | φ8 |
| 出口径(mm) | φ1.2～4.0 | φ1.5～4.0 | φ2.1～4.0 |
| 最大ダイNo. | 13 | 11 | 9 |
| 最大。回線速度(m/s） | 25 | 22 | 20 |
| 体の構造 | アイロンキャスト | ||
| 伝送方式 | 高精度研削ギヤによる | ||
| 固定速度キャプスタン径(mm) | 固定速度キャプスタン径(mm) | ||
| キャプスタンの描画 | φ450 | ||
| 主電動機出力(KW) | タングステンでコーティング | ||
| 固定速度キャプスタンモーター(KW) | 280 | ||
| 潤滑タイプ | 75 | ||
| 潤滑タイプ | 浸漬 | ||
| オプション装備 | 1. 450T連続焼鈍装置 2. ダブルレイクアップ 3. コイラー 4、WS-1000テークアップ | ||

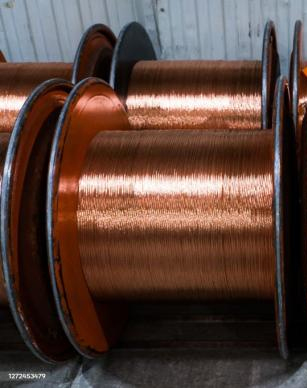

JCJX-17DHTB
伸線速度は高速伸線機と低速伸線機の中間の速度です。連続焼鈍装置を備えており、伸線工程中に線材にオンライン熱処理を施し、加工硬化を除去し、金属の塑性を回復させることができます。
1. ダブルインバータ自動張力制御システム。
2. 250鋳鉄メインフレームを一体化、精密機械、ショックなし。
3. キャプスタンは耐摩耗性タングステンで処理されています。
4. 連続焼鈍機、シャフト付き・無しのテークアップ機、コイラー機に適しています。
| マシンタイプ | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| 最大。入口径(mm) | Φ3.5 | |||
| 出口径(mm) | Φ0.65～2.80 | Φ1.2～2.8 | Φ0.4～1.6 | Φ0.4～1.2 |
| 最大。ダイNo. | 13 | 9 | 17 | 17 |
| 最大。ライン速度(m/min) | 2000 | 1200 | 1800 | 1200 |
| 体の構造 | アイロンキャスト |
|
|
|
| 機械のスリップ率 | 20% | 18% | 20% | 18% |
| 伝送方式 | 280 | 300 | 250 | 260 |
| 固定速度キャプスタン径(mm) | 高精度研削ギヤによる | チェーンによる | ||
| 巻取りモーター出力(KW) | 11(15) | 11 | ||
| 潤滑タイプ | 完全な浸漬 | スプレータイプ | ||
| 巻取ボビンサイズ(mm) | Φ500/Φ630(ボアはΦ127mm)または要件により変更 | |||
| オプション装備 | 1. 連続焼鈍装置 2.コイラー | |||
| オンライン連続焼鈍装置 | |||
| タイプ | 350T | 250T/B | 250T/A |
| 機械の構造 | 水平 | 垂直 | 垂直 |
| 焼鈍砥石径(mm) | Φ350 | Φ250 | Φ250 |
| 焼鈍線径(mm) | Φ0.8～Φ2.8 | Φ0.6～Φ2.2 | Φ0.4～Φ1.6 |
| アニーリング保護タイプ | 蒸気または窒素 | ||
| アニール電圧 | 0-65V(DC) | 0-60V(DC) | |
| アニーリング電流 | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) | |

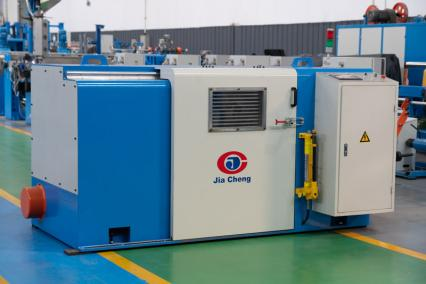

JCJX-650P 自動二重撚り結束機
7本以上の裸銅線、錫メッキ線、ワニス線などを撚るのに適しています。ワイヤー断線時に自動的にブレーキがかかるマグネットブレーキは磁性パウダークラッチ式を採用しています。 (PLC制御出力)。
1.トランスデューサーはINOVANCEブランドを採用し、ベアリングは輸入ブランドです。
2.モーターは国家一流ブランドを採用
3.低電圧オンオフ、ブレーキは国内外のトップグレードのブランドを採用しています。
| マシンタイプ | JCJX-300P | JCJX-500P | JCJX-500PB |
| 使用する | 7裸銅線、錫メッキ線、エナメル線の結束用 | ||
| 制御タイプ | PLC HMI インバータ制御 | ||
| ねじり断面積(mm2) | 0.035～0.45 | 0.05～2.50 | 0.05～4.00 |
| 銅線径(mm) | Φ0.05～Φ0.25 | Φ0.10～Φ0.45 | Φ0.10～Φ0.52 |
| ねじりピッチ(mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| ねじり方向 | S または Z | ||
| 巻取張力 | マグネットクラッチによる張力制御 | ||
| 主軸最高速度(r/min) | 3000 | 3000 | 2500 |
| 横行タイプ | 横方向のベアリングにより横方向と距離を調整可能 | ||
| ベアリングの潤滑 | 高温オイルによるニップルの潤滑 | 希薄油潤滑、循環冷却 | |
| ボビン着脱式 | 油圧式 | ||
| 最大。ボビン径 | Φ300 | Φ500 | Φ500 |
| オートストップユニット | 設定長に達すると自動停止、内外断線 | ||
| ブレーキ | 磁気ブレーキ | ||
| モーター出力(kw) | 4 | 5.5 | 5.5 |
| 主軸中心高さ(mm) | 630 | 700 | 700 |

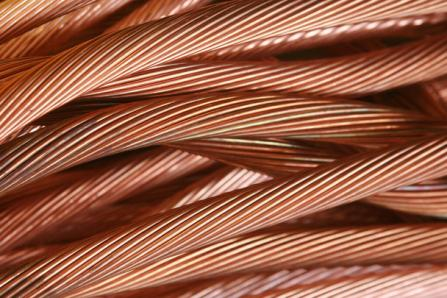

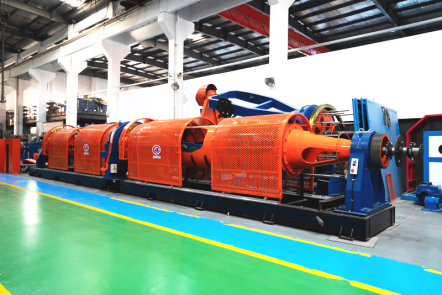

JCJX-500/1 6 チューブラーストランダー
この機械は、銅より線、鋼芯アルミニウムより線、鋼ロープの製造に使用されます。また、鋼より線や絶縁線にも使用できます。
さまざまなモデルに応じて、最大撚り外径は12mmと15mから選択できます。さまざまなモデルに応じて、撚りピッチの範囲は20〜181、20〜331、36〜274です。
1. 便利なPLC HMIインバータ制御を操作します。
2. 低コストかつ高効率。
3. 高速、大容量。
4.この機械は、銅より線、鋼芯アルミニウムより線およびスチールロープを製造するために使用されます。また、より線鋼線および絶縁ワイヤにも使用できます。
| マシンタイプ | 400型 | 500タイプ | 630型 |
| 単銅線の直径 | Ø1.0～2.5mm | Ø 1.3-4.5mm | |
| 単鋼線径 | Ø1.5～3.0 | Ø1.3～3.5mm | |
| 単アルミニウム線径 | Ø1.5～4.0mm | Ø1.8～5mm | |
| 最大撚線径 | 12mm | 15mm
| |
| ピッチ範囲 | 20～181mm | 20～331mm | 36～274mm |
|
チューブ回転速度 |
700r/分 | 大型ベアリングタイプ 600r/min | 大形ベアリングタイプ 500r/min |
| サポートホイール 500r/min | サポートホイール 350r/min | ||
| 牽引輪径 | Ø800 400mm | Ø1250mm | Ø1250mm |
| ストランダー内のペイオフボビン | 400mm | 500mm | 630mm |
| 巻取ボビンサイズ | PN800～1250mm | PN800～1600mm | PN1200～2000mm |

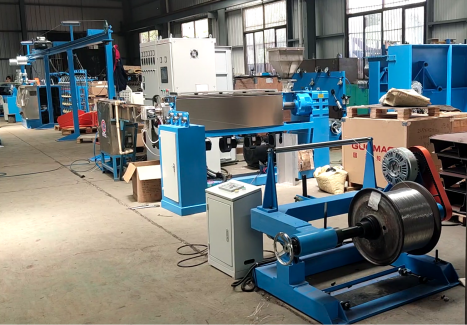

JCJX-70 35 押出機
ネジの正確な設計、耐久性、粘液のない、クロムが剥がれない、色がすぐに変わり、大容量、高品質、ワイヤの同心度は90％以上、高精度±0.03です。タッチスクリーンPLC制御により、操作が簡単になり、よりカスタマイズされます。
1. 用途: PVC、LDPE、ナイロン、TPU のケーブルの絶縁に使用されます。
2. 生産ラインはペイオフ、メインマシン、メインキャビネット、固定トラフ、トラクション、テイクアップで構成されます。
3. オプション部品: キャタピラ、スパークリングマシン、直径検査用レーザーゲージ、LSZH ネジ、ガントリータイプのテークアップとペイオフ、エンドシャフトタイプのテークアップとペイオフ。
| タイプ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| ネジ径(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| ねじL/D比 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| 押出能力(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| 押出能力(kg/h)LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| 押出能力(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| メインモーター出力 | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| 総電力 | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| 仕上がり径(mm) | 0.2～1 | 0.4～3 | 0.8～5 | 1-8 | 2-12 | 3-25 | 5-35 |
| ペイオフボビンサイズ(mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| ペイオフパワー | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| 引き取りユニットタイプ | カパスタン | カパスタン | カパスタン | カパスタン | カパスタン | カパスタン キャタピラー | カパスタン キャタピラー |
| ユニットパワーの引き取り | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| アキュムレータ長さ(m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| 巻取ボビンサイズ(mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| テイクアップパワー | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| ライン速度(m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| 寸法(m) (長さ*幅*高さ) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| 重量(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

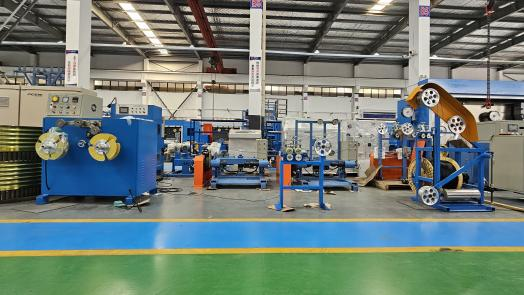

JCJX-630/1250コイリングマシン
主に、その後の梱包、輸送、使用を容易にするために、ワイヤまたはケーブルの長いロールをコイルに巻くために使用されます。
特徴:
1. 自動張力はペイオフユニットを制御でき、ワイヤーはボビン上に完璧に配置されます。
2. 自動ペイオフセットを採用し、ペイオフワイヤーが整います。
3. 高効率、通常、8 時間で 700 個を生産し、3 回持ち上げます。
| モデル | Φ630mm | Φ1250mm | Φ1250～Φ1600mm |
| 適用可能なワイヤ範囲 | 0.5～6mm2 | 10-70mm2 | 10-240mm2 |
| トラバーステンション | 自動的に | ||
| メインモーターの速度 | 0～600r/分 | 0～300r/分 | 0～300r/分 |
| ボビンの種類の読み込み | レバー式 | 電気式 | 電気式 |
| ペイオフビビンモデル | Φ400～630mm | Φ800～1250mm | Φ1000～1600mm |
| タッピングモデル | 外径≤320mm 内径 120mm 幅30～100mm |
外径≤600mm 内径 200300mm 幅60～150mm 150～200mm | 50-250 |
| パワー | 2.2kw | 3kw | 4kw |
| メーターカウンターの構造 | タイプ of wheel pressure | ダブルホイールタイプ 空気圧で | ダブルホイール 空気圧で入力する |
| 誘導タイプ/ 測定精度 | ロータリーエンコーダー/0.5% | ロータリーエンコーダー/0.5% | ロータリーエンコーダー/0.5% |
