2芯耐火ケーブルの製造ソリューション

製品紹介

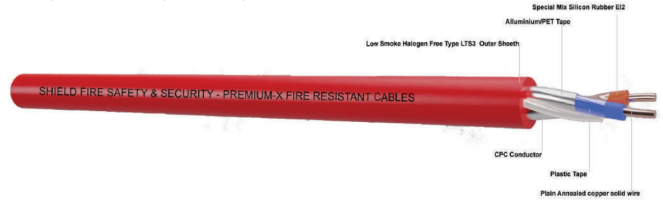

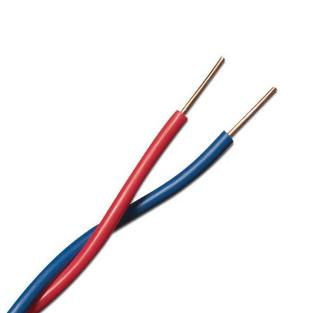

裸銅線から 2 芯耐火ケーブルまで
この計画は、アラブ首長国連邦のお客様の 1 人に提供されました。お客様との契約の発注、生産の完了、お客様の受け入れ、コンテナ輸送の手配、デバッグのためのエンジニアの手配から、最終的にお客様の通常の生産に達するまで、4 か月かかりました。

お問い合わせ

前の記事：1.5～2.5スケア単芯ケーブルのワンストップソリューション次の記事：次の記事はありません

特徴
仕様

生産ラインは全部で4本あり、詳細は以下の通りです。

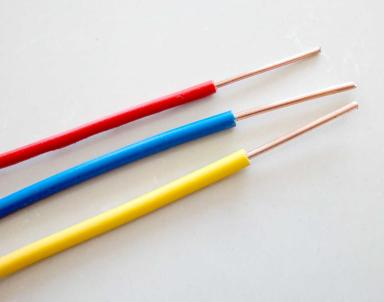

1. JCJX-65 シリコン押出機 芯線の押出加工

2. JCJX-1000 カンチレバーシングルツイストマシン 芯線のねじれ

3. JCJX-80 押出機 シースの押し出し

4. JCJX-1250 コイリングマシン コイリング

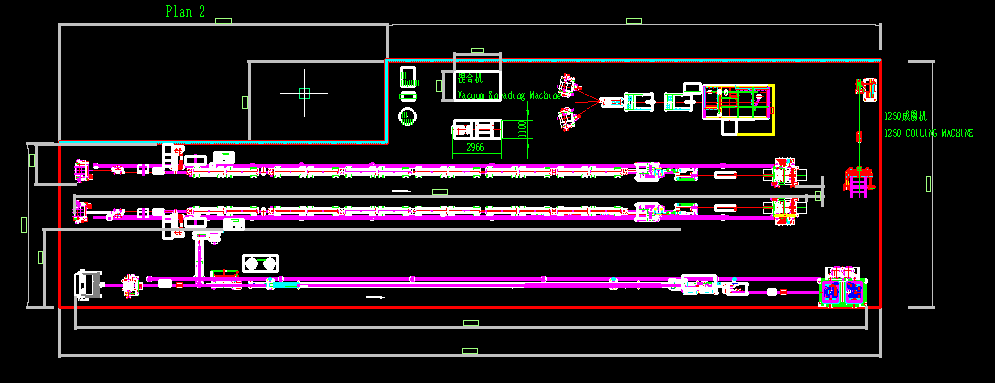

お客様の工場計画図

Jiangsu Jiacheng Technology Co., Ltd.は、1990年の設立以来、ケーブル製造装置業界の発展に注力してきました。当社は、伸線機、撚り機、押出機、コイリングおよびラッピング機、より線機、焼鈍機および錫メッキ機、その他の関連ワイヤおよびケーブル製造機など、さまざまなタイプのワイヤおよびケーブル製造装置を製造する専門会社です。

最近、当社はアラブ首長国連邦の顧客との協力協定に成功し、2芯1.5～2.5平方メートルの耐火性ケーブル生産ラインの完全な生産計画を納品しました。受け入れプロセスにおいて、顧客は当社の機械性能、品質、およびさまざまなアフターサービスを高く評価し、将来的に嘉成科技とのさらなる協力を期待しています。

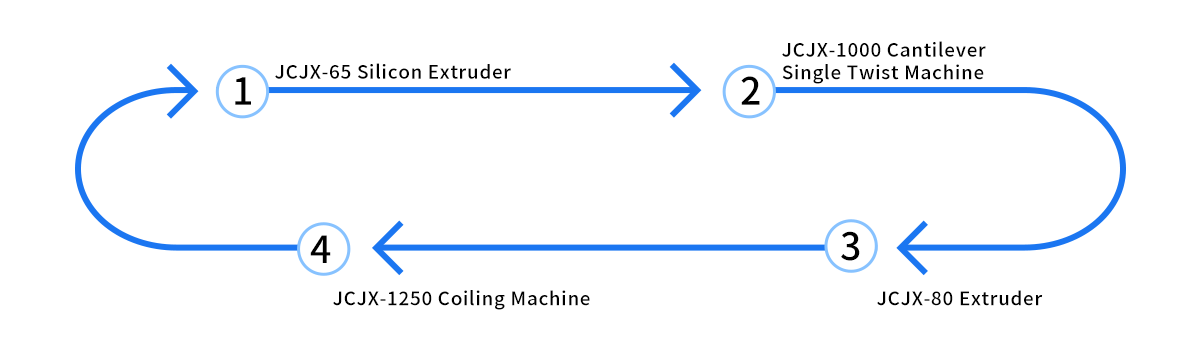

生産ラインのプロセス:

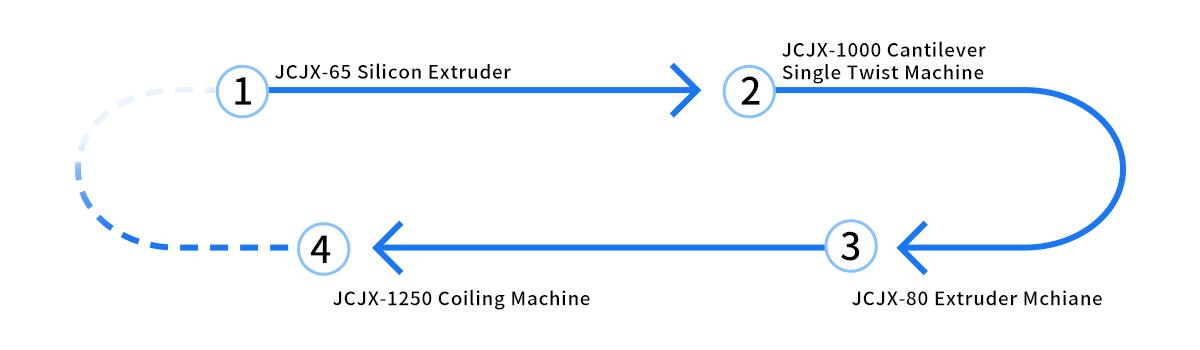

計画全体の青写真

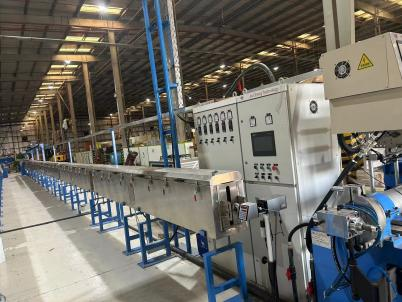

JCJX-65 シリコン押出機

あらゆる種類の高温シリコーンゴムケーブルおよび高温シースに適用します。

1. PLCタッチスクリーン制御、生産ライン全体のパラメータの調整および監視。

2. 内部の加硫を防ぐために、スクリュー、バレル、クロスヘッド、ダイスにシリコンゴムを使用しています。

3. ダイヘッド、水冷システムの自動制御または手動制御の調整を避けるために使用されるシリコーンゴム。

4.コストを削減するために正確な線径を確保するための精密テストフィードバックシステムを備えています。

モデル	JCJX-45	JCJX-70	JCJX-90	JCJX-120
主機出力(kw)	11	22	37	45
押出能力(kg/h)	30	80	135	260
ネジ径(mm)	φ45	Φ70	φ90	φ120
ねじL/D比	12:1	14:1	14：1	14:1
ペイオフボビンサイズ(mm)	φ300～400	Φ400～630	φ400～630	φ1000～1200
導体サイズ(mm)	φ0.2～3.0	Φ1.5～6.0	φ2.1-10	φ5.0-15
ケーブル仕上がりサイズ(mm)	φ0.8～5.0	Φ1.8～8.0	φ3.0-12	φ8.0-20
加硫タンク長さ(m)	12	16	24	24
加熱力	セクション36kw	セクション48kw	セクション72kw	セクション84kw
主電動機(kw)	2.2	4	7.5	11
生産速度(m/min)	10-200	10-200	4-40	4-40
巻取ボビンサイズ(mm)	Φ400～500	Φ400～630	φ1250～1600	φ1250～2000

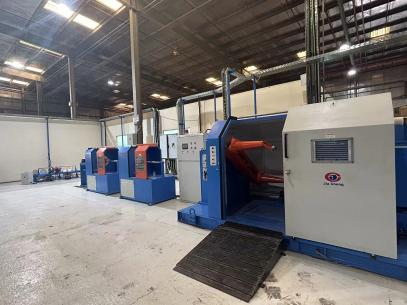

JCJX-1000 カンチレバーシングルツイストマシン

あらゆる種類のケーブルやラッピングに使用され、またあらゆる種類の軟導体やコンピューターケーブル、KVVRP、KVVR、RVV、KVVなどのゴムケーブル制御ケーブルにも使用されます。

1) 安定性が高く、生産効率が高く、騒音が低く、操作が簡単です。

2) ケーブルと銅線の両方を撚ることができます。

3) ツイストとラッピングを同時に行います。

モデル	JCJX-630	JCJX-800	JCJX-1000	JCJX-1250
ペイオフボビン径(mm)	Φ400-Φ500-Φ630
巻取ボビン径(mm)	Φ630	Φ800	Φ1000	Φ1250
適用線径(mm)	Φ0.6～3.0		Φ1.0～5.0
主電動機出力(kw)	11	15	15	20
最大。レイアップ径(mm)	Φ15	Φ20	Φ25	Φ30
ねじりピッチ(mm)	20～200	30～300	30～350	30～350
回転数(r/min)	1000	800	600	550
巻取りテンション	空気張力
トラバーススタイル	ボビンの回転速度と往復運動に応じて無段階に調整
移動距離(mm)	2-12	3-20	3-30	3-30
ねじり方向	S方向またはZ方向自由指定
ラッピングタイプ	センターワイヤーラッピングまたはサイドラッピング

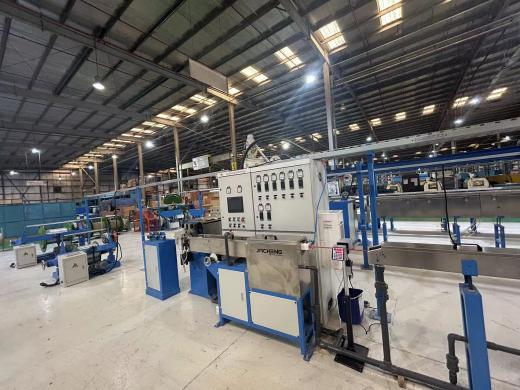

JCJX-80 押出機

PVC、LDPE、ナイロン、TPUなどの電線・ケーブルの絶縁に使用されます。また、トリプル共押出クロスヘッドや二層を備えた装置も可能です。

1. 生産ラインはペイオフ、メインマシン、メインキャビネット、固定トラフ、可動トラフ、アキュムレータ、トラクション、テイクアップ、スパークテスターで構成されます。

2. オプション部品: アクティブペイ、プレヒーター、パウダーマシン、直径試験用レーザーゲージ、LSZH ネジ、シングルおよびデュアルボビン巻き取り、コイリングおよびラッピングマシン。

3. 特徴: ネジの正確な設計、耐久性、粘液性、クロムが剥がれない、色がすぐに変わり、大容量、高品質、ワイヤの同心度は 90% 以上、高精度 ±0.03。タッチスクリーンPLC制御により、操作が簡単になり、よりカスタマイズされます。

種類	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
ネジ径(mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
ねじL/D比	25:1	25:1	25:1	25:1	25:1	25:1	25:1
押出能力(kg/h) PVC	25	40	80	100	130	200	240
押出能力(kg/h)LDPE	16	20	40	53	86	122	133
押出能力(kg/h) PP	13	17	34	41	68	96	124
メインモーター出力	5.5	7.5	11	18.5	22-37	30-55	37-75
総電力	21	24	28	42	50	65	75-113
仕上がり径(mm)	0.2～1	0.4～3	0.8～5	1-8	2-12	3-25	5-35
ペイオフボビンサイズ(mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
ペイオフパワー	2.2	3.7	3.7	3.7	3.7	5.5/7.5	7.5/11
引き取りユニットタイプ	カパスタン	カパスタン	カパスタン	カパスタン	カパスタン	カパスタンキャタピラー	カパスタンキャタピラー
ユニットパワーの引き取り	1.5	2.2	2.2	3.7	3.7	5.5	5.5
アキュムレータ長さ(m)	220	220	220	220	220	220	220
巻取ボビンサイズ(mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
テイクアップパワー	2.2	2.2	2.2	2.2	3.7	3.7	5.5
ライン速度(m/min)	10-650	10-650	10-650	10-650	10-500	10-350	10-250
寸法(m) (長さ幅高さ)	201.52.1	201.62.1	201.72.1	202.52.1	252.52.1	253.22.1	303.62.1
重量(T)	5	6	8	8	8.5	7-9	9-12

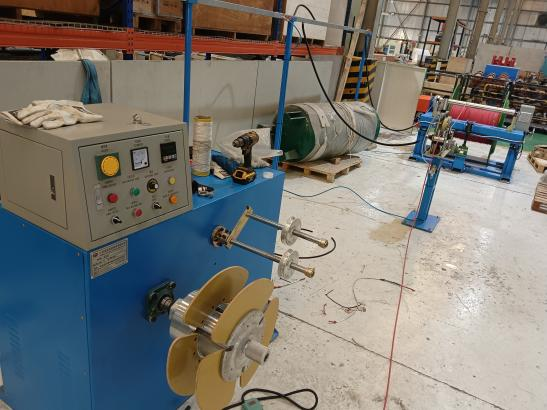

JCJX-1250 コイリングマシン

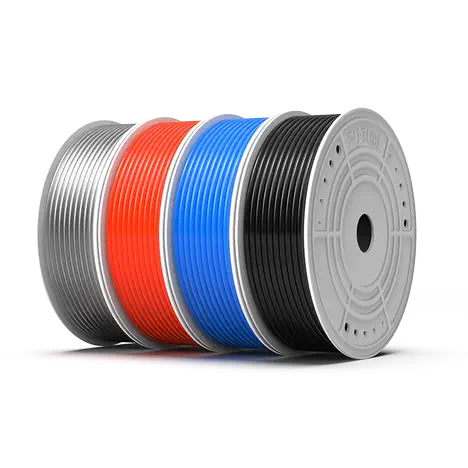

主に、その後の梱包、輸送、使用を容易にするために、ワイヤまたはケーブルの長いロールをコイルに巻くために使用されます。

特徴:

1. 自動張力はペイオフユニットを制御でき、ワイヤーはボビン上に完璧に配置されます。

2. 自動ペイオフセットを採用し、ペイオフワイヤーが整います。

3. 高効率では、通常、8 時間で 700 個を生産し、3 回持ち上げます。

モデル	Φ630mm	Φ1250mm	Φ1250～Φ1600mm
適用可能なワイヤ範囲	0.5～6mm2	10-70mm2	10-240mm2
トラバーステンション	自動的に
メインモーターの速度	0～600r/分	0～300r/分	0～300r/分
ボビンの種類の読み込み	レバー式	電気式	電気式
ペイオフビビンモデル	Φ400～630mm	Φ800～1250mm	Φ1000～1600mm
タッピングモデル	外径≤320mm 内径 120mm 幅30～100mm	外径≤600mm 内径 200300mm 幅60～150mm 150～200mm	50-250
パワー	2.2kw	3kw	4kw
メーターカウンターの構造	種類 of wheel pressure	ダブルホイールタイプ空気圧で	ダブルホイール空気圧を入力してください
誘導タイプ/ 測定精度	ロータリーエンコーダー/0.5%	ロータリーエンコーダー/0.5%	ロータリーエンコーダー/0.5%
